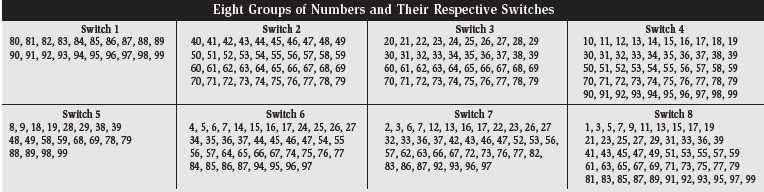

Эта игра по угадыванию чисел довольно проста. В этой игре игрок загадывает любое число от 1 до 99. Затем он просматривает восемь групп чисел, данных в восьми полях таблицы. Каждая группа соответствует определенному switch (указанному вверху каждой группы) на 8-стороннем DIP switch. Человек сканирует числа в каждом поле и перемещает switch, соответствующий ячейке, во включенное положение if и находит свой номер в этом поле.

После сканирования всех восьми ящиков и включения соответствующих переключателей DIP ему необходимо нажать switch S9, и задуманное человеком число отобразится на 7-сегментных дисплеях. После этого все переключатели на 8-позиционном DIP switch необходимо отключить, чтобы попытаться отобразить другой номер аналогичным образом.

Игра в угадывание чисел

Схема (рис. 1) содержит две микросхемы декодера/драйвера преобразования BCD в 7 сегментов CD4511 (IC1 и IC2). IC1 генерирует число для позиции десятков, а IC2 генерирует число для позиции единиц. Входные контакты 7, 1, 2 и 6 обеих микросхем подключены к земле через резисторы сопротивлением 1 кОм. Выводы с общим катодом обоих дисплеев подключены к контакту switch S9. Предположим, вы хотите отобразить 47. Для этого 4 должно отображаться в позиции десятков, а 7 — в позиции единиц.

Работа схемы

Чтобы сгенерировать 4 (двоичное 100) на дисплее (DIS1), необходимо включить switch S2. Для отображения 7 (двоичное число 111) на дисплее (DIS2) необходимо включить переключатели S6, S7 и S8. Таким образом, чтобы сгенерировать 47, переключатели S2, S6, S7 и S8 должны быть включены. Число 47 помещено в группы 6, 7, 8 и 2. Поэтому, когда вы обнаружите 47 в этих группах, switch на той же комбинации переключателей. При нажатии switch S9 на дисплее появляется 47.

Другие числа могут быть сгенерированы с использованием той же процедуры. Чтобы сделать схему компактной, здесь использован DIP switch. Поскольку включать и выключать маленькие переключатели может быть сложно, вместо DIP switch можно использовать тумблеры SPDT. Схему можно разместить внутри пластикового case с соответствующими вырезами для дисплеев и переключателей (рис. 2).

Полоску бумаги, содержащую группы цифр, можно приклеить прямо под 8-позиционным DIP switch (или под рядом однополюсных переключателей, используемых вместо DIP switch). Предлагаемый шкаф с компоновкой лицевой панели показан на рисунке.

Эта схема бесперебойно работает от двух батареек для фонарика. Таким образом, токоограничивающие резисторы для дисплеев не нужны.
