Цифровой дисплей Цифровые кости | Доступна подробная принципиальная схема

Здесь представлена схема цифровой игральной кости с числовым дисплеем. Таймер IC 555, подключенный как стабильный мультивибратор, генерирует импульсы с частотой около 48 кГц. Эти импульсы подаются на вывод 14 декадного счетчика IC 7490. Генератор активируется нажатием switch S1.

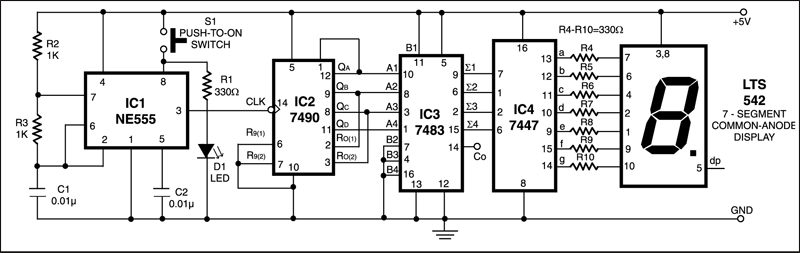

Схема цифровой кости с числовым дисплеем

Используя различные соединения для контактов 2, 3 (обнуление входов Ro(1) и Ro(2)) и контактов двоичного выхода 12, 9, 8 и 11 микросхемы IC 7490, можно установить различные диапазоны счета. Для данной схемы диапазон счета устанавливается от 0 до 5 путем подключения выходов QB и QC к входам Ro(1) и Ro(2) соответственно.

При счете 6 на выходах QB и QC микросхемы IC2 устанавливается высокий уровень, и счетчик сбрасывается. Выводы двоичного выхода счетчика IC2 подключены к соответствующим входам 4-битного двоичного сумматора IC3 (7483), который настроен на выдачу двоичного выхода, равного двоичному входу +1. Таким образом, выходной сигнал кубика находится в диапазоне от 1 до 6. Для получения других диапазонов кубика можно подключить контакты сброса 2 и 3 согласно Таблице I.

Выходы двоичного суммирования IC 7483 подключены к IC4 (7447), который представляет собой BCD-7-сегментный декодер/драйвер. Выход IC4 подключен к 7-сегментному индикатору с общим анодом LED (LTS542).

Работа схемы

Когда нажата switch S1, LED (D1) светится, а число, отображаемое на 7-сегментном дисплее, меняется со скоростью около 48 000 раз в секунду. Как только switch будет отпущен, последний (последний) номер останется на дисплее. Таким образом схема выполняет функцию генератора случайных чисел, отображаемое число которого лежит в пределах выбранного (проводного) диапазона.

Статья была впервые опубликована в январе 2007 года и недавно обновлена.
