Параллельный телефон с секретностью и предотвращением вызовов | Объяснение схемы

Эта параллельная телефонная схема обеспечивает секретность, когда два или более телефонов подключены параллельно к телефонной линии. Схема также предотвращает входящие вызовы, а также исходящие вызовы с других телефонов, подключенных параллельно, за исключением того, который был поднят первым.

Когда кто-то поднимает трубку телефона, подключенного параллельно к исходному (главному) телефону, для совершения исходящего вызова, гудок не слышен, и телефон выглядит неработающим. Но когда поступает звонок, сигнал вызова включает SCR, и разговор может быть продолжен. Как только трубка положена на трубку, SCR выключается, и телефон снова может принимать только входящие вызовы.

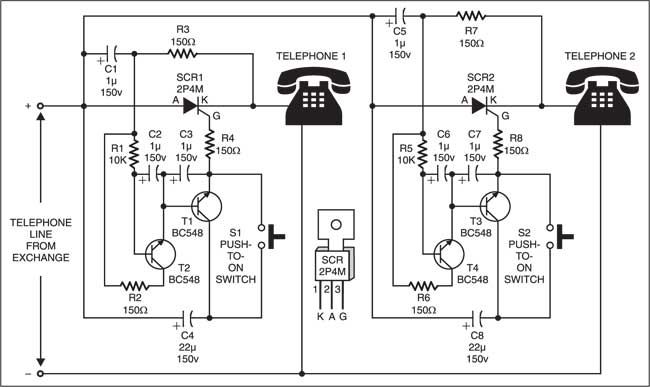

Параллельная телефонная цепь

При поступлении звонка разговаривать можно только с того телефона, который подняли трубку первым. Для осуществления разговора с другого телефона сначала необходимо положить трубку поднятого телефона на трубку, а затем после поднятия трубки нажать кнопку switch соответствующего контура другого телефона. Таким образом, схема обеспечивает конфиденциальность, поскольку оба телефона не могут быть активны одновременно.

Те, кому не нужны параллельные телефоны, могут настроить соответствующую цепь одного телефона для работы в качестве устройства предотвращения исходящих вызовов. Исходящий вызов можно выполнить, только подняв трубку и нажав кнопку switch соответствующего канала.

Полярность телефонной линии можно определить с помощью мультиметра. Чтобы избежать путаницы, на входе схемы можно использовать мостовой выпрямитель.

Статья была впервые опубликована в июле 2003 года и недавно обновлена.
