Система слежения за транспортными средствами на основе GPS и GSM | Полный проект электроники

Здесь представлена система отслеживания транспортных средств на базе Arduino, использующая модули глобальной системы позиционирования (GPS) и глобальной системы мобильной связи (GSM). GSM модем с SIM-картой, используемый здесь, использует технику связи обычного мобильного телефона. Система может быть установлена ​​или спрятана в вашем автомобиле в подходящем месте. После установки этой схемы вы сможете легко отслеживать украденный автомобиль с помощью мобильного телефона. Авторский прототип показан на рис. 1.

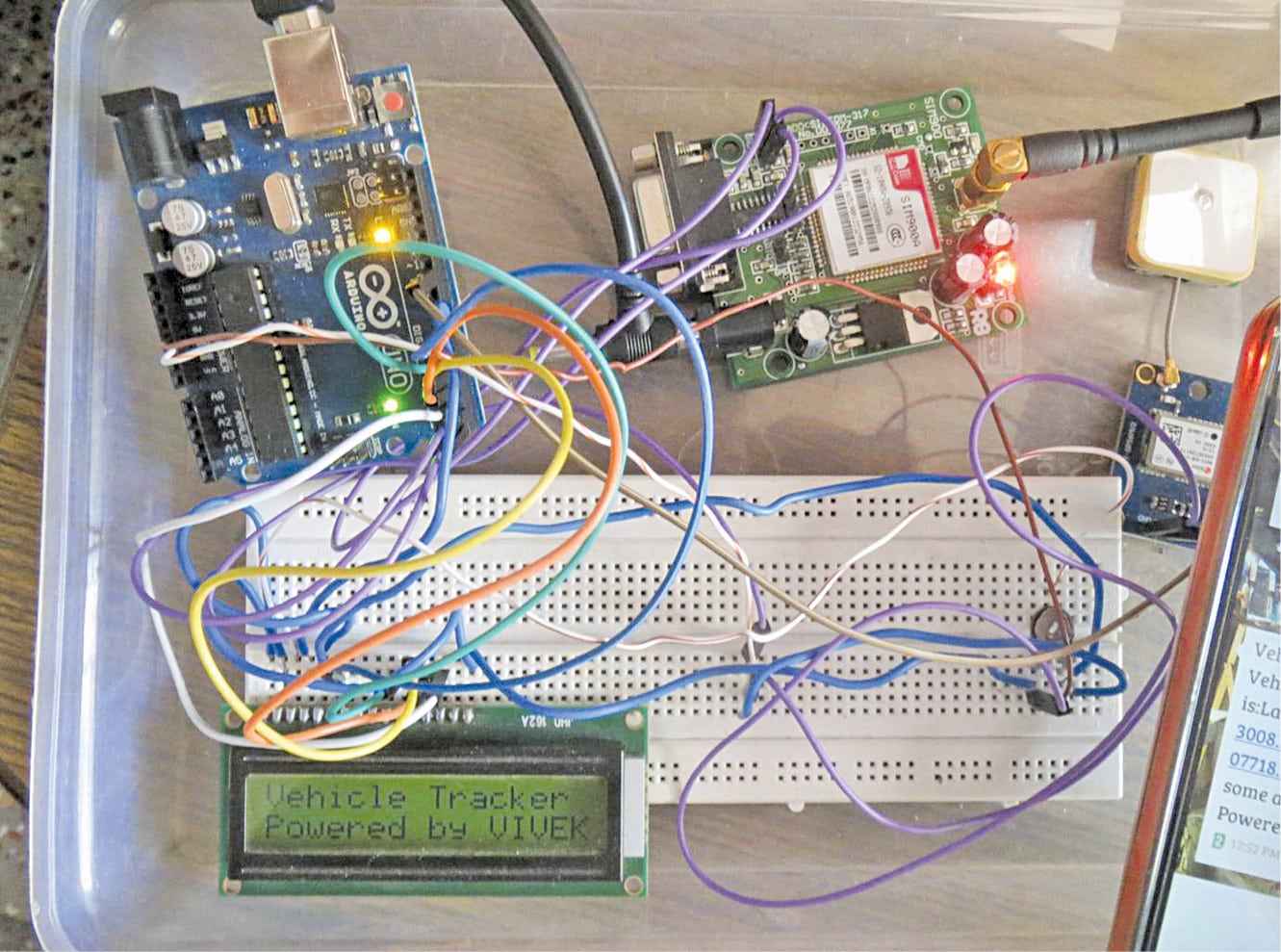

Рис. 1: Авторский прототип

Цепь и работа

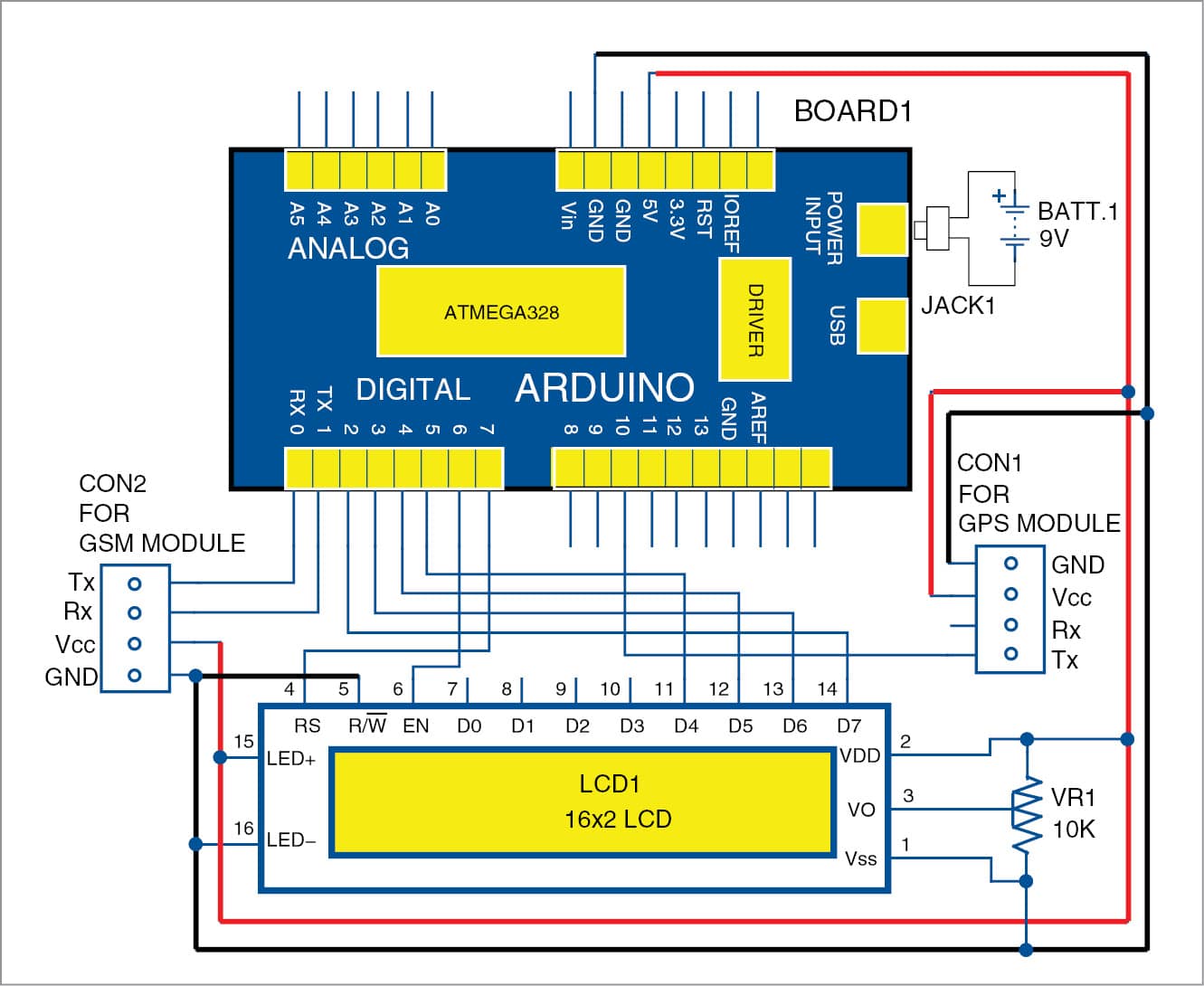

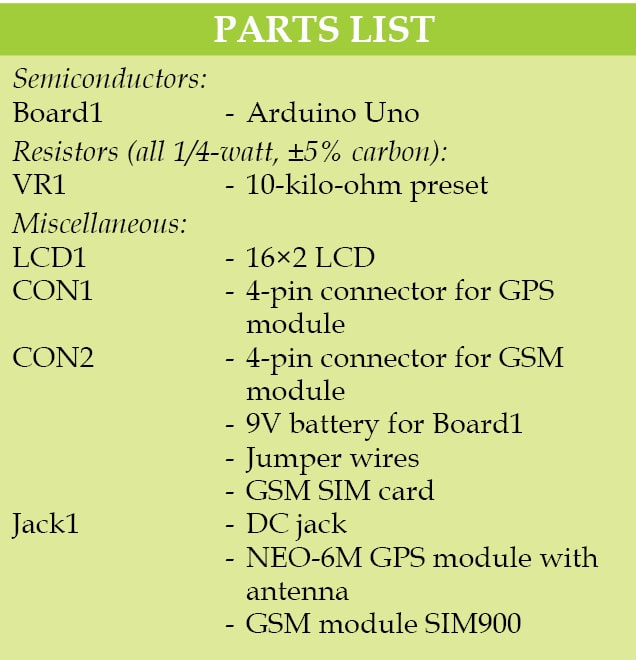

Принципиальная схема системы слежения за транспортными средствами на базе GPS и GSM представлена на рис. 2. Она построена на базе платы Arduino Uno (BOARD1), 16×2 LCD (LCD1), модуля GPS, модуля GSM и потенциометра (VR1). Работа схемы очень проста. Чтобы управлять схемой, вам необходимо выполнить следующие действия:

1. Сначала установите Arduino IDE 1.8.3 на свой компьютер. Добавьте заголовочный файл GPRS_Shield_Arduino в библиотеку Arduino IDE. Загрузите файл по ссылке. 2. Включите или добавьте номер мобильного телефона пользователя (на который вы хотите получать сообщения о местоположении GPS) в исходный код (vehicle_code.ino). Скомпилируйте и загрузите код на плату Arduino с помощью Arduino IDE 3. Как только код будет сожжен, выполните соединения, как показано на принципиальной схеме. 4. Вставьте действительную SIM-карту в модуль GSM, подключенный к плате Arduino. Убедитесь, что на этой SIM-карте имеется необходимый баланс для отправки предупреждающих сообщений на мобильный телефон пользователя.

Создание и тестирование

Схема системы слежения за транспортными средствами на основе GPS и GSM в реальном размере PCB показана на рис. 3, а компоновка ее компонентов - на рис. 4.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

После завершения подключений и загрузки кода поместите систему (Arduino, LCD, GPS и GSM с SIM-картой) в автомобиль. Теперь пришло время отследить SIM-карту, вставленную в модуль GSM. Чтобы отследить SIM-карту, отправьте SMS на номер мобильного телефона SIM-карты, набрав «Отслеживать транспортное средство» со своего мобильного телефона (пользователя).

После отправки сообщения подождите несколько секунд, пока не получите данные о местонахождении SIM-карты в виде значений широты и долготы на ЖК-дисплее 1, а также на вашем мобильном телефоне. Изменяйте предустановку VR1 до тех пор, пока на ЖК-дисплее1 не появится четко видимый текст. Получив координаты широты и долготы (в десятичном формате), преобразуйте первые четыре цифры этих значений в градусы и минуты, например 28°38’ и 77°13’. Введите эти значения в поле поиска Карт Google, а затем нажмите кнопку «Поиск», чтобы найти точное местоположение.

Приложения

Систему могут использовать отдельные владельцы транспортных средств, а также организации для поиска и отслеживания своих транспортных средств. Организации могут использовать его для постоянного отслеживания статуса доставки своей продукции грузовиками. Это также помогает владельцам следить за своим водителем, предотвращая злоупотребления транспортным средством и, таким образом, приводя к значительной экономии средств. Систему можно легко установить на любое транспортное средство, например автомобили, лодки и мотоциклы.
