Самый маленький GPS-трекер со схемой и кодом своими руками

GPS-слежение — одна из важнейших технологий в современном мире. От обновлений посылок до навигации и многих других областей — мы полагаемся на GPS.

Однако if мы хотим отслеживать более мелкие предметы, такие как багаж, или отслеживать местонахождение детей, или if мы намерены незаметно следить за кем-то, нам часто требуется компактное и незаметное устройство, которое можно легко прикрепить, не занимая много места.

Сегодня мы создадим самый маленький GPS-трекер, который можно будет использовать в качестве брелока или прикрепить в качестве небольшой бирки к сумкам для отслеживания детей, прикрепить к шее животных или интегрировать с транспортными средствами, посылками или отдельными людьми for в целях отслеживания.

В нашем дизайне основным требованием является сохранение компактных размеров в пределах 3 см. Поэтому в качестве база.

Кроме того, чтобы обеспечить небольшой размер GPS-модуля, мы выбрали GPS-модуль L86 размером всего 1,5 см, оснащенный встроенной GPS-антенной.

Видеоруководство по POC на английском языке

Видеоруководство POC на хинди

Для передачи данных через GSM мы включили модуль SIM800l, работающий в диапазоне 2G. Однако if желательна более высокая скорость сети, ее можно заменить модулем 4G или 5G GSM.

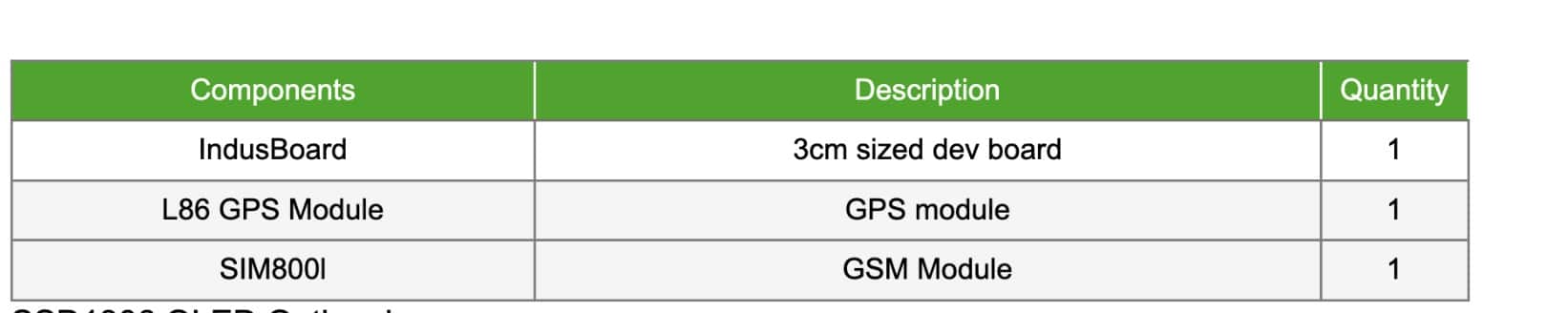

Спецификация

Сделай сам Самый маленький GPS-трекер – дизайн

В процессе проектирования мы решили использовать GPS-модуль L86. Он обменивается данными через последовательный порт со скоростью 9600 бод. Indusboard, который мы используем, поддерживает серийный номер как программного, так и аппаратного обеспечения.

Для этой цели мы можем настроить любые контакты for, но к default контакты 43 и 44 служат последовательными контактами RX и TX на плате. Итак, мы используем аппаратное последовательное соединение for L86 GPS.

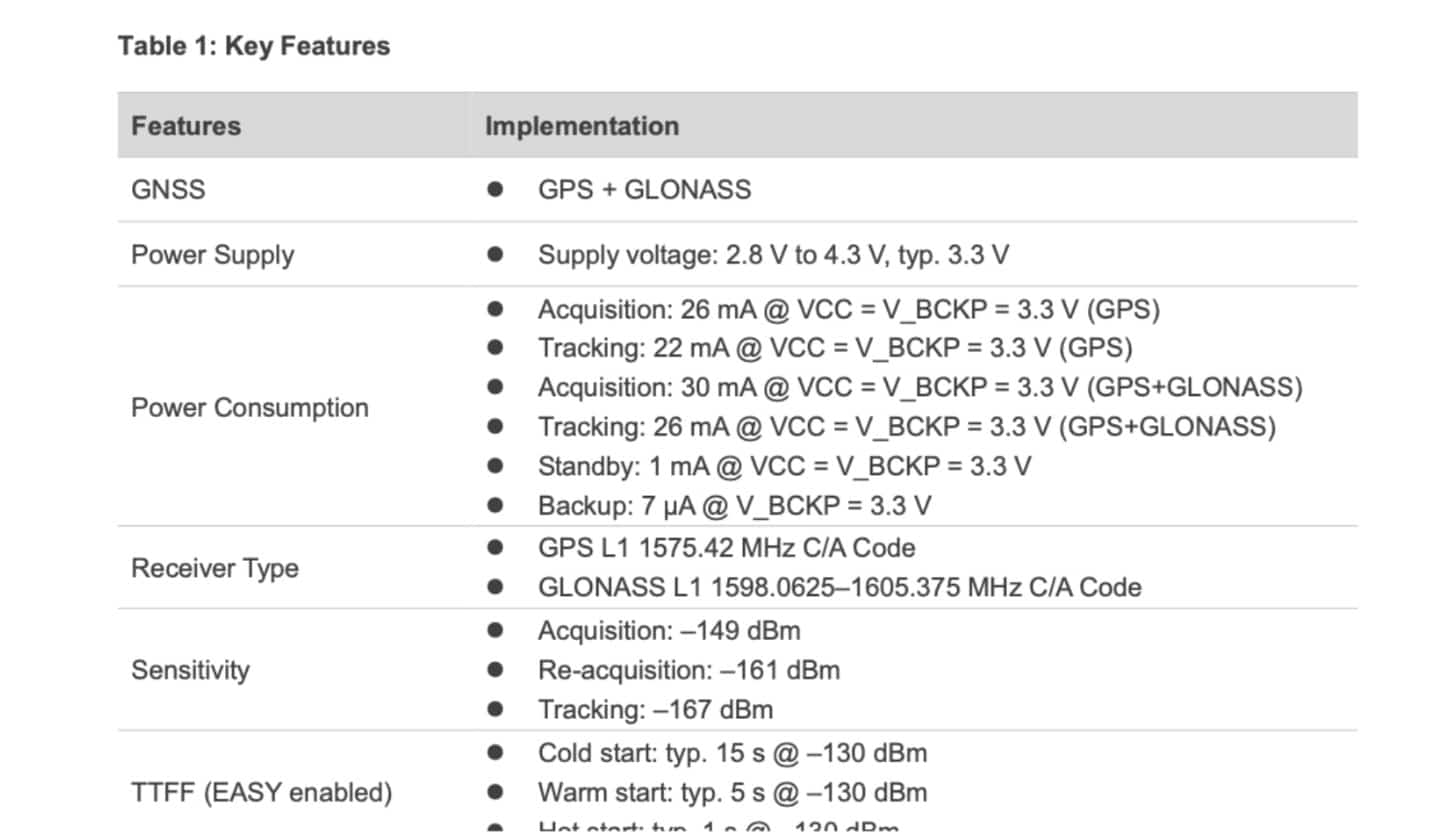

Модулю GPS L86 требуется питание в диапазоне от 2,8 В до 4 В, и при работе он обычно потребляет ток около 100 мА. К счастью, на плате, которую мы используем, уже есть контакт, способный выдержать такую ​​мощность. Итак, подключаем модуль GPS к контактам 3,3 В и GND на блоке питания Indusboard for.

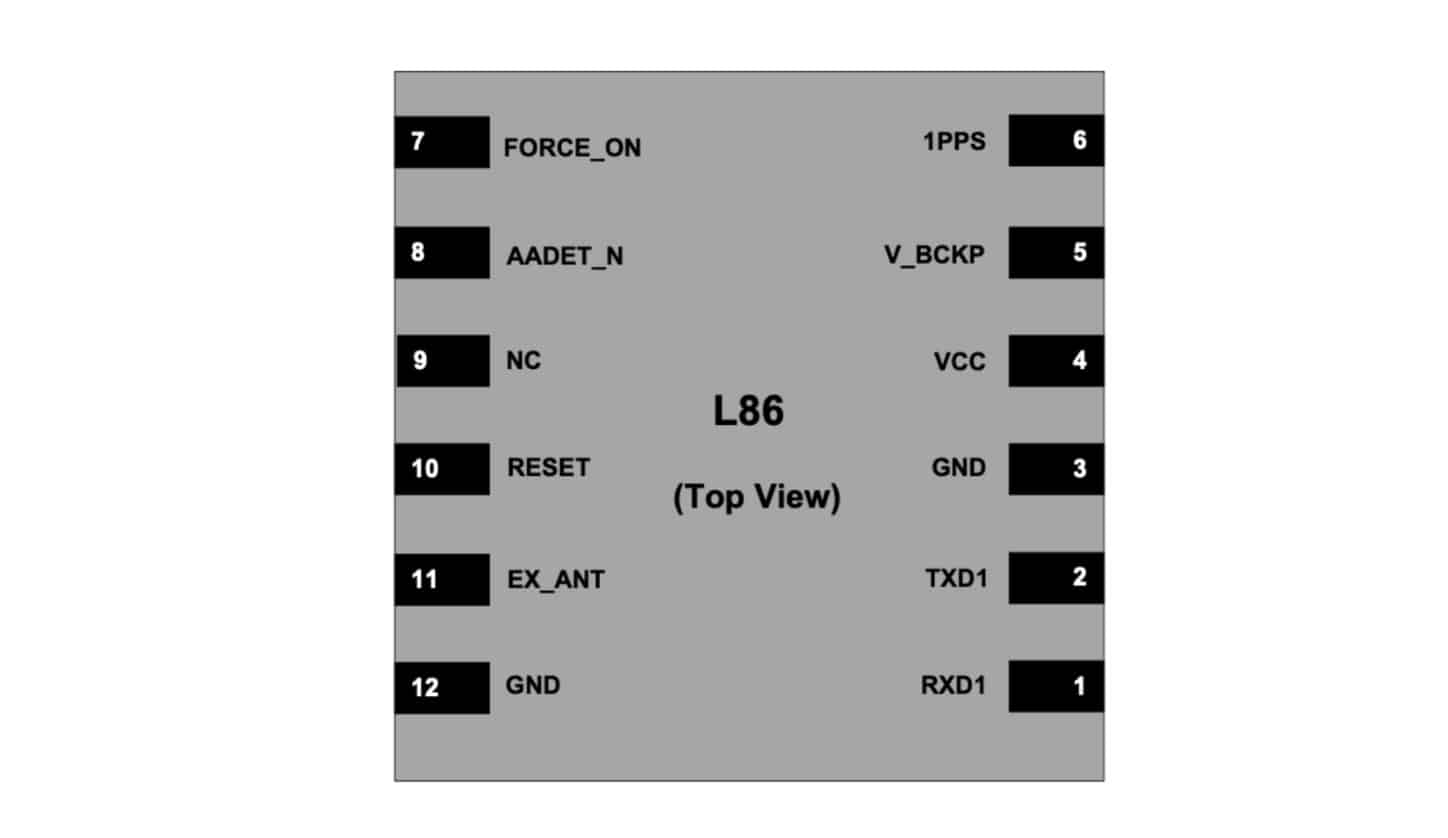

Модуль GPS оснащен контактом резервного питания RTC. Эта функция, согласно таблице данных, позволяет часам реального времени (RTC) отслеживать время даже if при отключении основного питания. Обычно к этому контакту for можно подключить любую батарейку типа «таблетка» на 3,3 В. Резервное питание.

Однако в нашей конструкции мы решили упростить ситуацию, используя один и тот же источник напряжения for в качестве основного питания и резервного RTC. Итак, мы подключаем этот контакт резервного питания RTC к тому же источнику 3,3 В, который питает модуль GPS.

Затем мы включили в проект модуль GSM. Большинство модулей GSM, включая SIM800l, SIM808 и другие, также используют последовательную связь. Для этой цели мы обозначили контакты 43 и 41 как последовательные.

Как и модуль GPS, мы запитали модуль GSM, используя тот же источник питания 3,3 В и GND, что и на плате.

Кроме того, if если вы хотите просматривать состояние сети, получать SMS и получать доступ к координатам местоположения, таким как широта и долгота, у вас есть возможность включить дисплей SSD1306 OLED.

Однако важно отметить, что это дополнение увеличит как стоимость материалов, так и энергопотребление устройства. Хотя это и не включено сюда, наша конструкция учитывает эту функцию, обеспечивая необходимые подключения for к дисплею SSD1306 OLED.

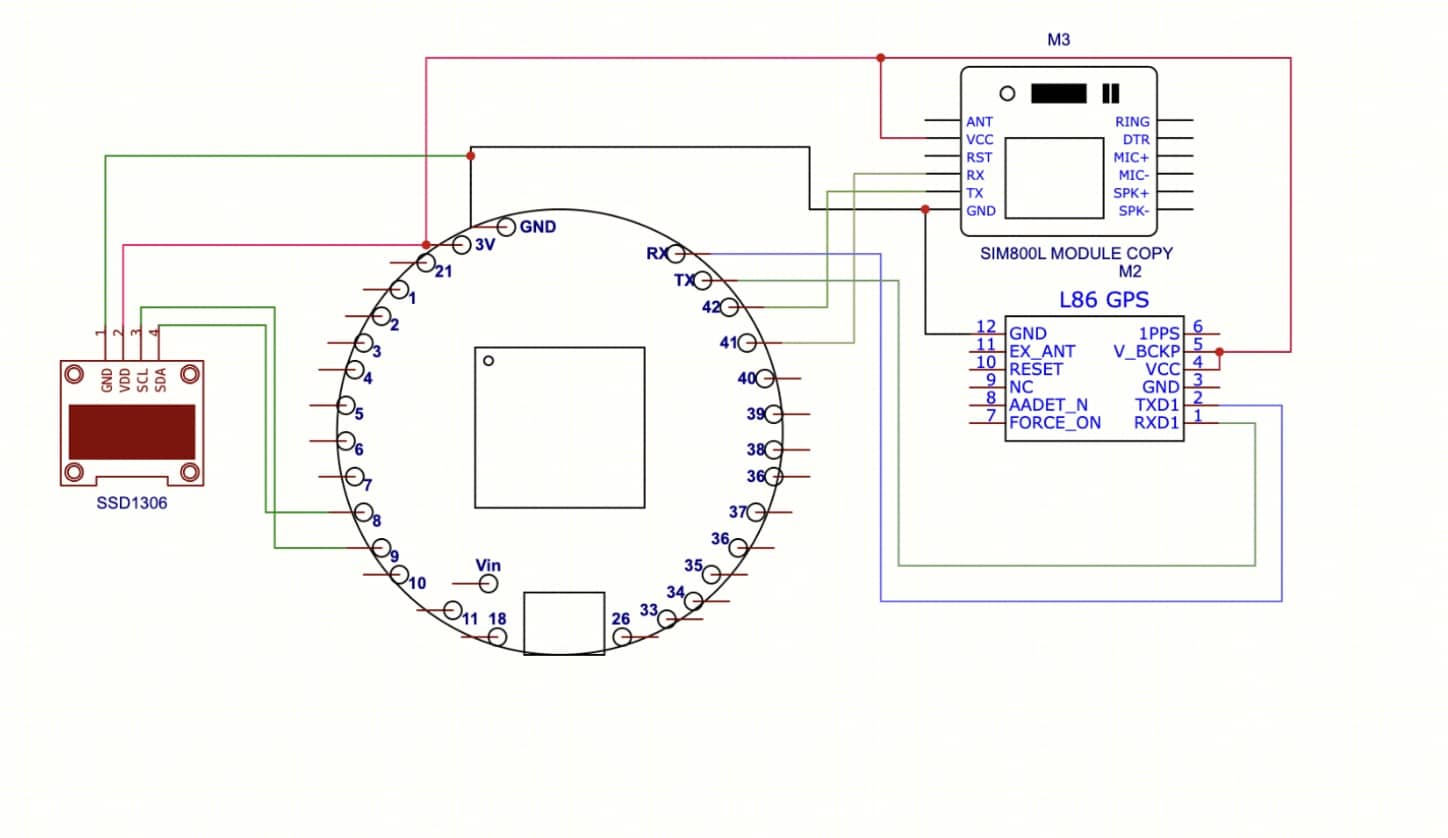

Теперь можно спаять все компоненты согласно схеме. (Рис. 4).

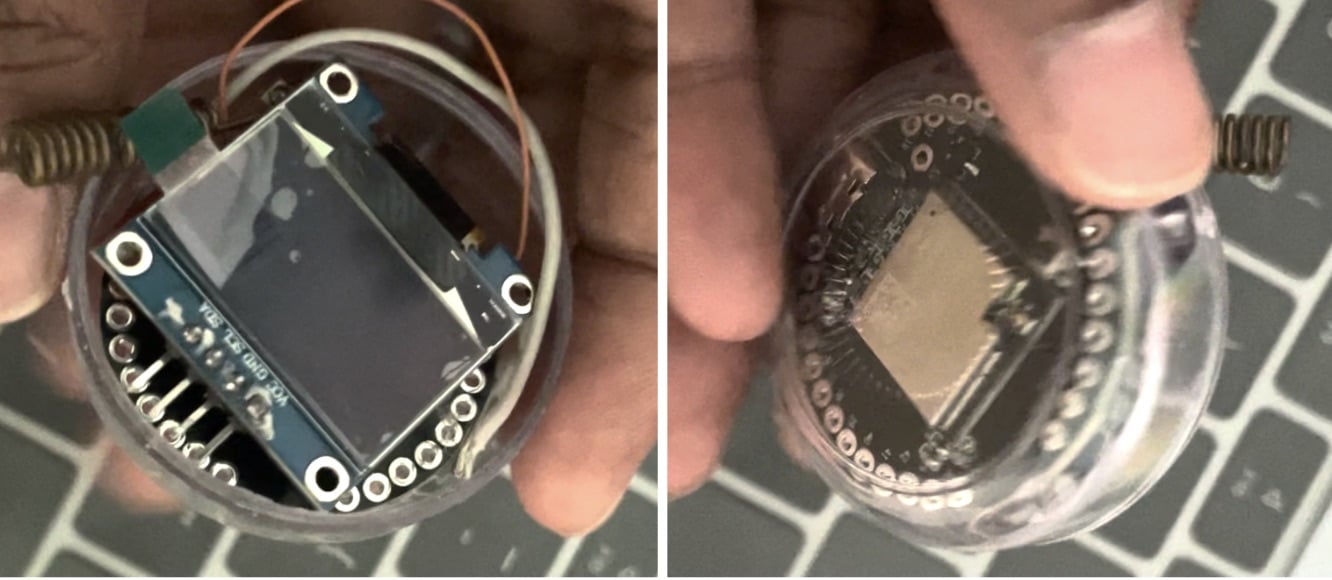

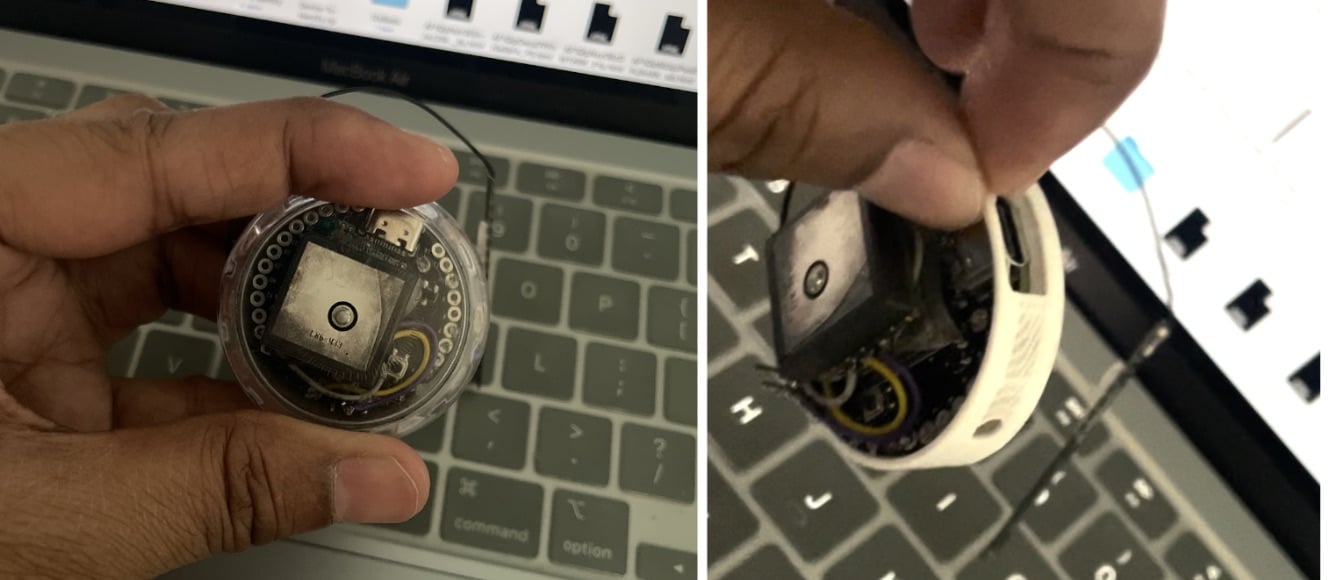

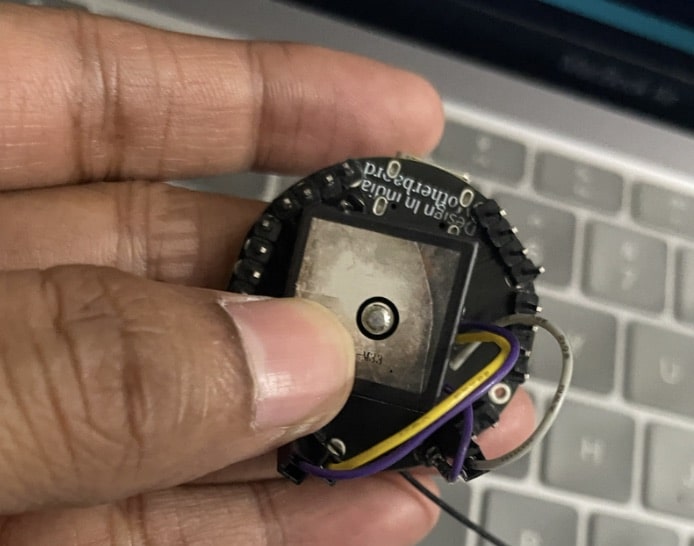

После спайки компонентов мы разместим модуль GSM и закрепим его сверху или снизу платы. Аналогичным образом мы расположим модуль GPS так же, как показано на рисунках 5 и 6.

Теперь вы можете создать брелок, пометить case на устройстве и прикрепить его куда угодно для использования.

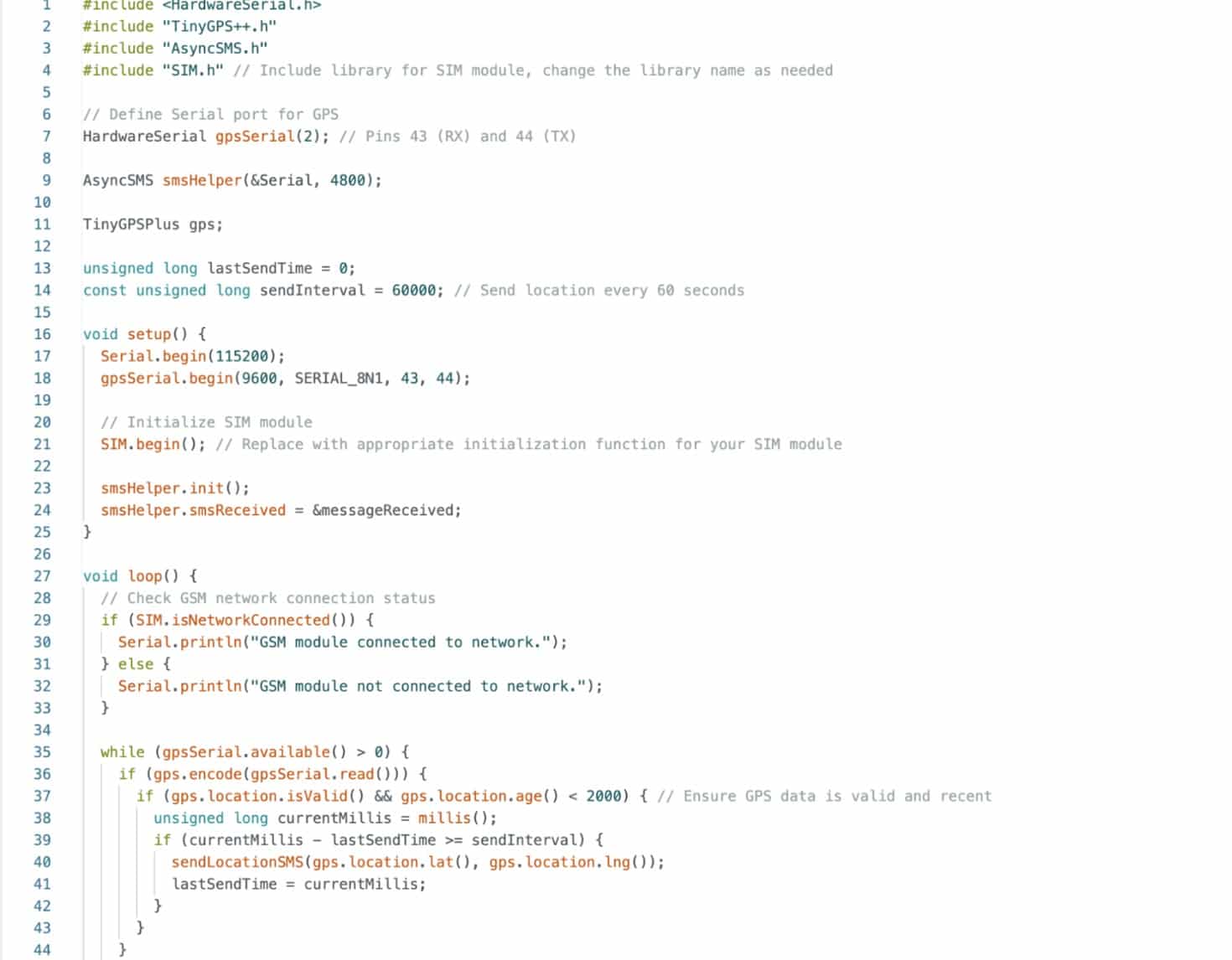

Код for GPS-трекер

Сначала мы установим библиотеку сообщений Async. Затем мы определим последовательные контакты и скорость передачи данных for для модулей GPS и GSM. Скорость передачи default for GSM равна 4800, а for GPS — 9600.

Далее мы создадим функцию для получения местоположения GPS и отправки его на заранее определенный номер с интервалом в одну минуту. У вас есть возможность настроить этот временной интервал в соответствии с вашими требованиями.

Кроме того, вы можете реализовать такие функции, как ответ с помощью ссылки на карту местоположения при получении устройством определенного сообщения. Код предлагает различные варианты настройки, позволяющие адаптировать его под ваши нужды.

Тестирование самого маленького GPS-трекера

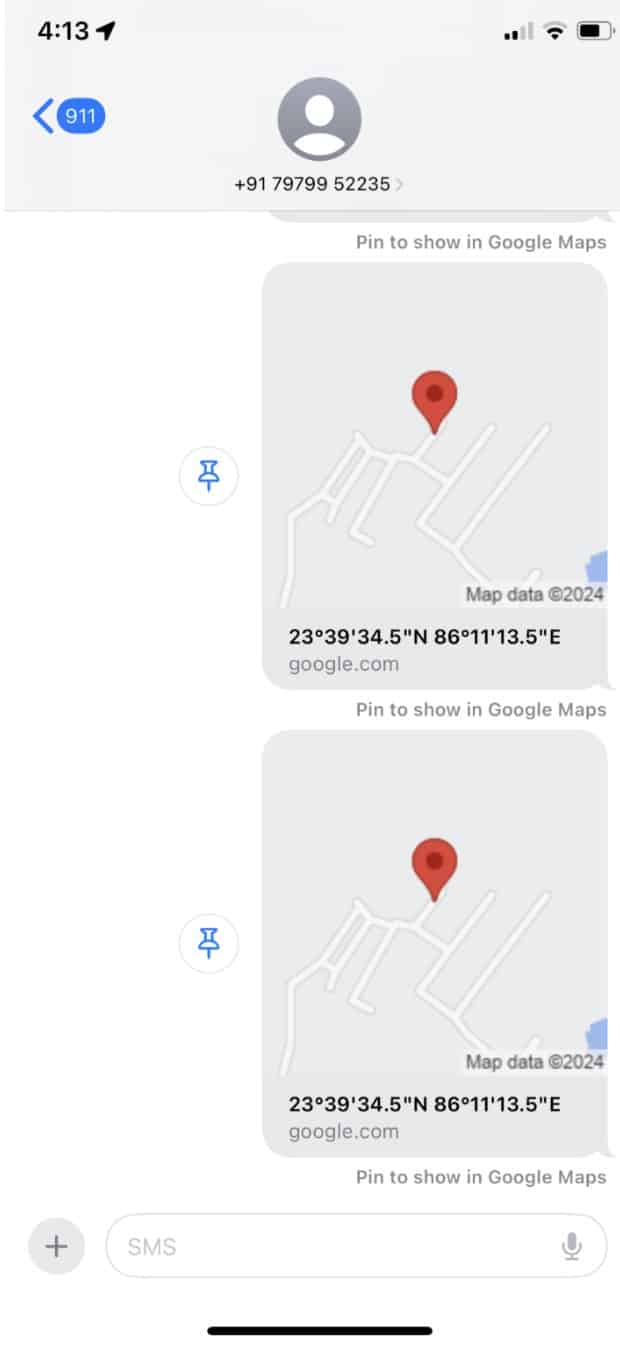

После того как устройство получит питание от аккумуляторной батареи напряжением 3,3 В, вставьте SIM-карту с пакетом сообщений в модуль GSM. Через несколько минут, когда SIM-модуль устанавливает соединение с сетевым провайдером, он начинает отправлять на ваш телефон обновления местоположения в режиме реального времени.

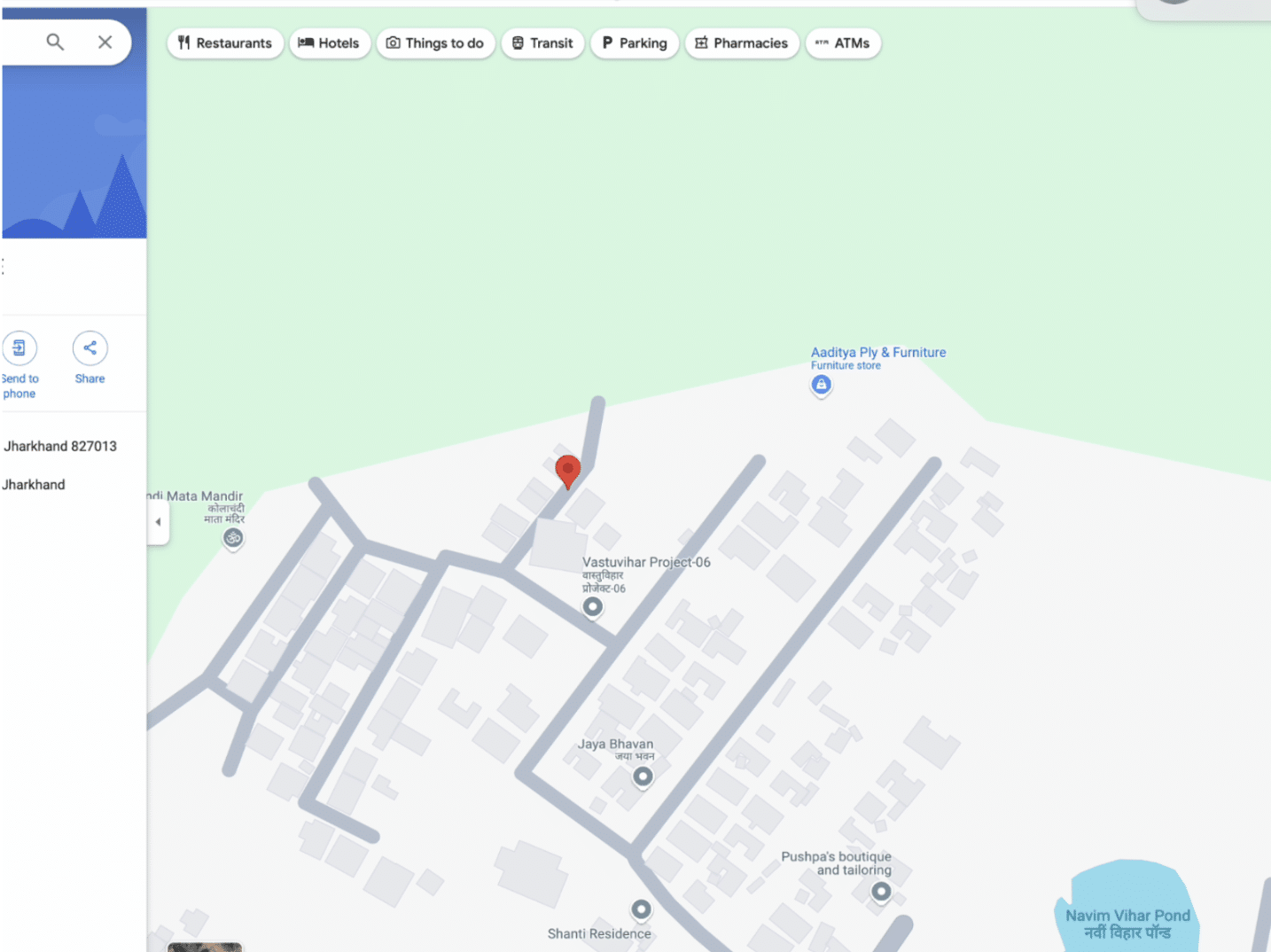

Нажав на полученную ссылку, вы сможете просмотреть местоположение на Картах Google, предоставив вам точную информацию для отслеживания.
