Детектор мобильных телефонов с использованием LM358 | Полный проект электроники

Детектор мобильных телефонов с использованием LM358 | Полный проект электроники

Этот детектор мобильного телефона может определять присутствие активированного мобильного телефона с расстояния четырех-пяти метров. Поэтому он может пригодиться в экзаменационном зале или на собраниях, где мобильные телефоны запрещены.

Схема может обнаруживать входящие и исходящие вызовы, SMS-сообщения, интернет-передачи и видео, даже if мобильный телефон находится в беззвучном режиме. Когда он обнаруживает радиочастотный сигнал от активированного мобильного телефона, его LED начинает мигать и продолжает мигать до тех пор, пока сигнал не прекратится. Авторский прототип показан на рис. 1.

Рис. 1: Авторский прототип (а) при необнаружении звонка и (б) при обнаружении звонка

Цепь и работа

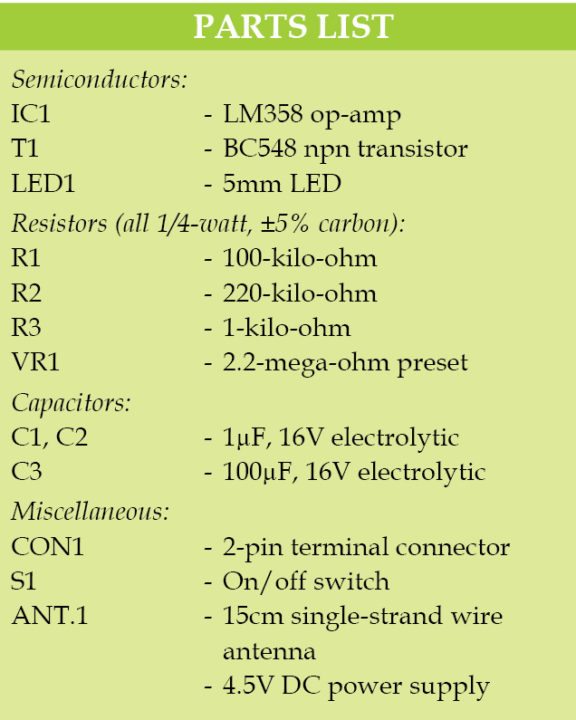

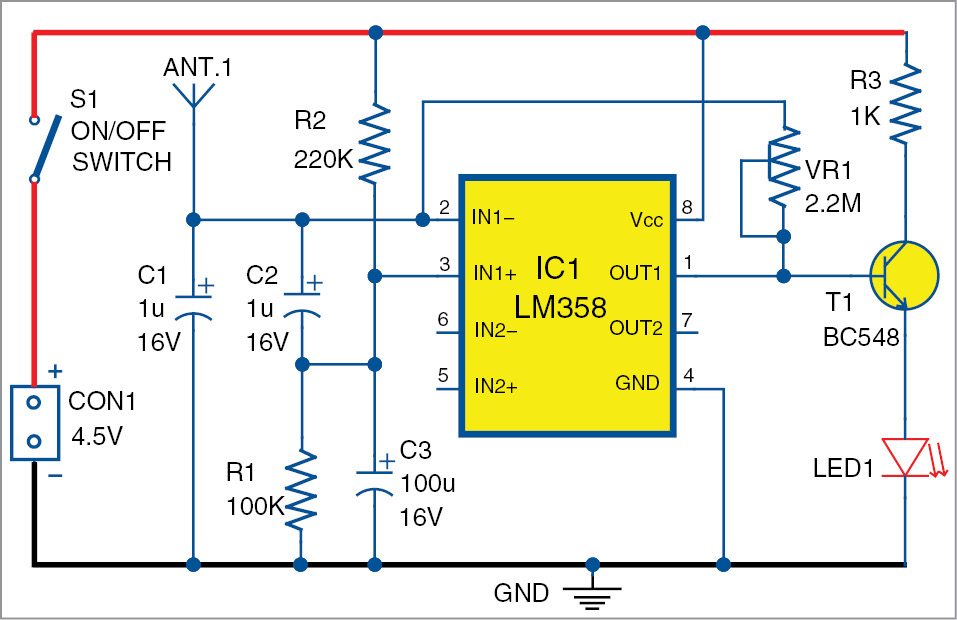

Принципиальная схема детектора мобильного телефона с использованием LM358 показана на рис. 2. Он построен на базе LM358 (IC1) и npn-транзистора BC548 (T1).

Рис. 2: Принципиальная схема детектора мобильного телефона

Когда мобильный телефон активен, он излучает радиочастотный сигнал, который проходит через близлежащее пространство. Сигнал содержит электромагнитное радиочастотное излучение телефона.

Конденсатор C1 используется в схеме для обнаружения радиочастотного сигнала мобильного телефона. Когда мобильный телефон излучает энергию в виде радиочастотного сигнала, C1 поглощает ее и передает на входы IC1. Об этом свидетельствует мигание светодиода LED1. Предустановка VR1 (2,2M) используется для изменения дальности действия схемы. Транзистор Т1 используется для усиления сигнала, получаемого на выводе 1 микросхемы IC1.
Схема применима для сетей 2G, GPRS и поиск в сети (ручной/автоматический). Он не так хорошо обнаруживает сетевые сигналы 3G, WCDMA и HSDPA.

Создание и тестирование

Односторонняя схема PCB схемы детектора мобильного телефона показана на рис. 3, а схема ее компонентов — на рис. 4. После сборки схемы на PCB поместите ее в подходящую пластиковую коробку.

Рис. 3: Схема PCB фактического размера для схемы детектора мобильного телефона
Рис. 4. Компоновка компонентов PCB

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

Схема работает от источника питания постоянного тока 4,5 В.

Кумар Абхишех увлекается электроникой

Чтобы прочитать другие интересные проекты DIY: Нажмите здесь

Эта статья была впервые опубликована 28 марта 2017 г. и недавно обновлена 27 декабря 2018 г.
