Представьте себе удобство выбора телеканалов с помощью пульта дистанционного управления, а затем наведения этого же пульта на распределительный щит для switch включения/выключения вентилятора или ламповый свет. Вот простая схема switch инфракрасного пульта дистанционного управления для дистанционного включения/выключения switch любого электрического устройства через реле с помощью обычного блока дистанционного управления телевизором/видеомагнитофоном/VCP/VCD. Работает на расстоянии около 10 метров.

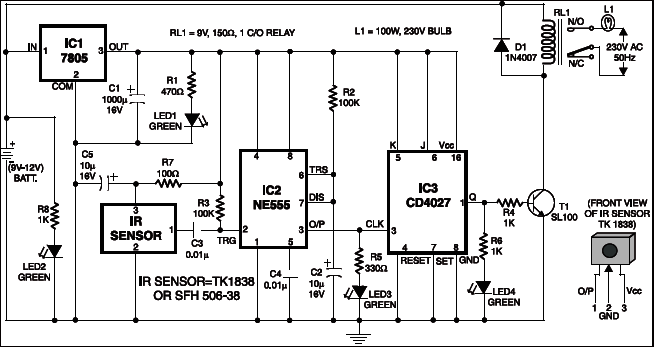

Инфракрасная дистанционная схема switch

Схема построена на основе 3-контактного ИК-приемника (Siemens SFH-506-38 или эквивалентного), который может обнаруживать импульсную частоту 38 кГц, генерируемую пультом от телевизора. (Этот модуль ИК-приемника уже рассматривался ранее во многих проектах, опубликованных в EFY.)

Выходной контакт ИК-датчика переходит в состояние низкого уровня, когда он обнаруживает ИК-излучение, запуская моностабильный (1-секундный) таймер, построенный на основе таймера NE555. Выход моно переключает триггер JK, выход Q которого управляет реле через SL100 npn-транзистор (T1). Светодиоды LED2, LED3 и LED4 используются для отображения состояния каждого выходного каскада во время работы схемы. Для защиты используется противоЭДС диод D5. Транзистор T1 настроен как выходное устройство с открытым коллектором для управления реле с номинальным напряжением 12 В постоянного тока.

Схема питается от стабилизатора напряжения 7805. Конденсатор C5 припаян рядом с контактами ИК-датчика, чтобы избежать помех и ложного срабатывания. Конденсатор C3 и резистор R3 также позволяют избежать ложного срабатывания моностабильного NE555. Моностабильный действует как 1-секундный блок гистерезиса, чтобы предотвратить повторный запуск триггера в течение одной секунды. Чтобы активировать любое другое логическое устройство с напряжением 12 В, используйте выход на клеммах катушки реле.

Статья была впервые опубликована в марте 2002 года и недавно обновлена.
