Автоматический контроллер смесителя для умывальника | Полный проект доступен

Сделайте так, чтобы смеситель для умывальника работал автоматически, когда вы подносите руки чуть ниже выпускного отверстия для воды. Эта инфракрасная система автоматического управления смесителем для умывальника обнаруживает любое прерывание ИК-лучей вашими руками или посудой, и вода автоматически начинает течь из крана.

Схема автоматического контроллера смесителя для умывальника

Схема построена на основе 555 таймеров и состоит из секций передатчика и приемника. И передатчик, и приемник работают от напряжения 5 В постоянного тока. ИК-лучи, непрерывно излучаемые передатчиком, попадают на приемник. Как только между приемником и передатчиком возникает препятствие, прерывающее ИК-лучи, выходной сигнал ИК-датчика на мгновение снижается, чтобы вызвать срабатывание таймера в приемнике, и вода течет в течение одиннадцати секунд из крана.

Передатчик построен на основе таймера IC 555, который используется в качестве нестабильного мультивибратор для генерации частоты около 38 кГц (см. рис. 1). Выходной сигнал таймера подается на транзистор Т1, который управляет ИК LED (LED1). Обратите внимание, что ИК-светодиод 1 должен быть правильно ориентирован на модуль ИК-датчика схемы приемника. Длина волны передачи от 900 до 1100 нм находится в пиковом диапазоне восприимчивости приемного модуля TSOP1738.

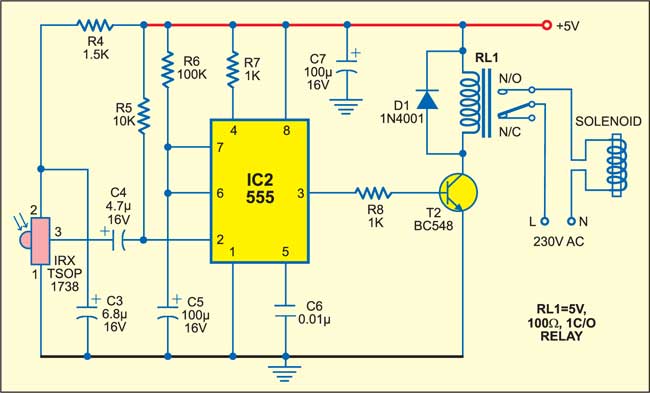

Схема приемника состоит из сенсорного модуля, моностабильного таймера и схемы драйвера реле (см. рис. 2). Сенсорный модуль TSOP1738 чувствителен к ИК-излучению, модулированному частотой 38 кГц. Его обычно высокий уровень мощности на мгновение снижается при обнаружении или прерывании любого ИК-излучения.

Работа схемы

Когда ИК-лучи, падающие на приемник, прерываются, выходной сигнал датчика на мгновение переходит в низкий уровень, чтобы запустить таймер IC2. Выходной сигнал таймера остается высоким на одиннадцать секунд, и реле приводит в действие соленоид. В течение этого периода времени подача питания на соленоид поднимает клапан, установленный на трубе, и вода вытекает из крана. Электромагнитные клапаны, используемые специально для этой цели, показаны на рис. 3.

Схема драйвера реле состоит из резистора R8, транзистора BC548 (Т2) и безынерционного диода D1. Диод D1 защищает реле от повреждения высоким напряжением, создаваемым обратной ЭДС, когда реле обесточено.

Период времени, в течение которого таймер переходит в высокий уровень, можно рассчитать следующим образом:
Тон=1,1 R6C5=1,1×100×103×100×10–6=11 секунд

Строительство и усиление; Тестирование

Для установки IR LED и ИК-датчика на противоположных сторонах умывальника используйте экранированные провода или провода. Установите ИК LED и ИК-датчик на расстоянии примерно полуметра друг от друга так, чтобы ИК-лучи, передаваемые ИК LED, падали непосредственно на ИК-датчик. Теперь switch на подаче питания на схему.

Когда вы помещаете руки между IR LED и ИК-датчиком, на реле подается питание, заставляющее соленоид открыть клапан, и вода вытечет из крана.
