Сигнализация уровня шума | Полная принципиальная схема с пояснениями

Шум — это серьезная экологическая проблема, которая влияет на нас в повседневной жизни. Существуют научные данные, подтверждающие, что воздействие шума может вызвать потерю слуха, гипертонию, болезни сердца, раздражение, нарушение сна и снижение успеваемости в школе. Индикаторы уровня звука, подобные представленному здесь, могут помочь решить эту проблему. Этот сигнал тревоги уровня шума контролирует уровень звука и сигнализирует с помощью LED, когда уровень превышает заданное значение.

Цепь сигнализации уровня шума и работа

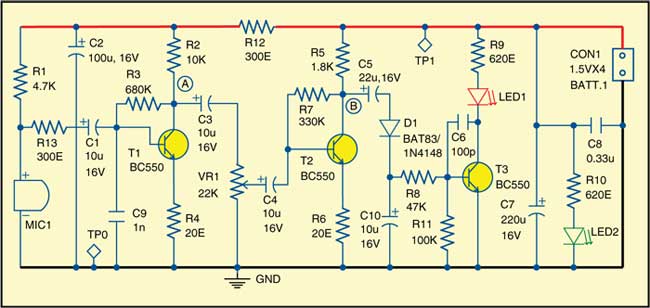

Рис. 1 показана схема сигнализации уровня шума. Схема построена на трех npn-транзисторах общего назначения BC550 (от T1 до T3), электретном микрофоне (MIC1), двух светодиодах (LED1 и LED2) и нескольких других компонентах.

Звук улавливается микрофоном MIC1 и усиливается транзистором первого каскада с высоким коэффициентом усиления T1. Подстроечный потенциометр VR1 используется для регулировки порогового уровня. сигнал снова усиливается транзистором второго каскада Т2. Этот усиленный сигнал выпрямляется диодом D1, и заряд сохраняется в конденсаторе С10. Диод D1 предпочтительно должен быть слабосигнальным диодом Шоттки, например BAT81, BAT82, BAT83, BAT85 или лучше. Вы также можете использовать 1N4148 и 1N914, но сигнал со входа должен быть сильнее.

Когда напряжение на конденсаторе C10 достаточно велико, транзистор T3 проводит ток и светодиод 1 светится, указывая на то, что уровень звука выше установленного уровня. Светодиод 2 указывает на наличие источника питания в схеме.

Транзисторы T1, T2 и T3 должны быть с высоким коэффициентом усиления, например BC550C, BC109C и BC108C. Для питания схемы можно использовать напряжение 6В от четырех батареек типа АА или 6В от регулируемого сетевого адаптера.

Создание и тестирование

Односторонний PCB фактического размера для индикатора сигнализации уровня шума показан на рис. 2, а расположение его компонентов на рис. 3. После сборки схемы на PCB заключите ее в подходящий case. Закрепите LED1, LED2 и потенциометр VR1 на передней панели.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

После подключения источника питания 6 В к цепи сигнализации уровня шума установите желаемый порог звука и отрегулируйте VR1 до точки, в которой светодиод 1 начнет светиться. Для этого включите switch на радио или телевизоре и установите громкость на уровень, при котором должно начинаться предупреждение. Теперь отрегулируйте потенциометр VR1 до точки, в которой светодиод 1 начнет светиться.

Чтобы проверить правильность функционирования цепи сигнализации уровня шума, проверьте правильность входного питания на TP1 относительно TP0. Светодиод 2 также указывает на то же самое. Светодиод 1 светится, когда уровень звука превышает пороговое значение, которое можно имитировать с помощью радио или музыкальной системы.
