Проект таймера на базе ПК | Полная принципиальная схема с пояснениями

Таймеры очень полезны как для промышленного применения, так и для бытовой техники. Вот таймер на базе ПК, который можно использовать для управления приборами на срок до 18 часов. Для управления таймером используется простая программа и схема интерфейса. Это очень экономично и эффективно для тех, у кого есть компьютер на работе или дома. Допуск составляет ±1 секунда.

Схема таймера на базе ПК

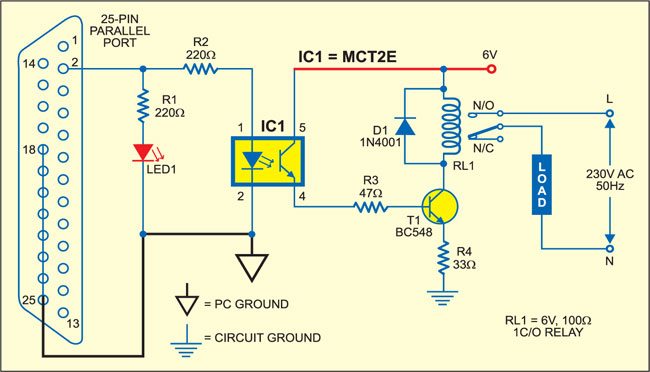

Схема сопряжения параллельного порта ПК с нагрузкой очень проста. В нем используется только одна микросхема MCT2E, которая изолирует ПК и цепи драйвера реле. Микросхема защищает ПК от любого короткого замыкания, которое может произойти в цепи драйвера реле или устройстве. Свечение светодиода 1 указывает на то, что прибор включен. В качестве драйвера реле используется транзистор BC548.

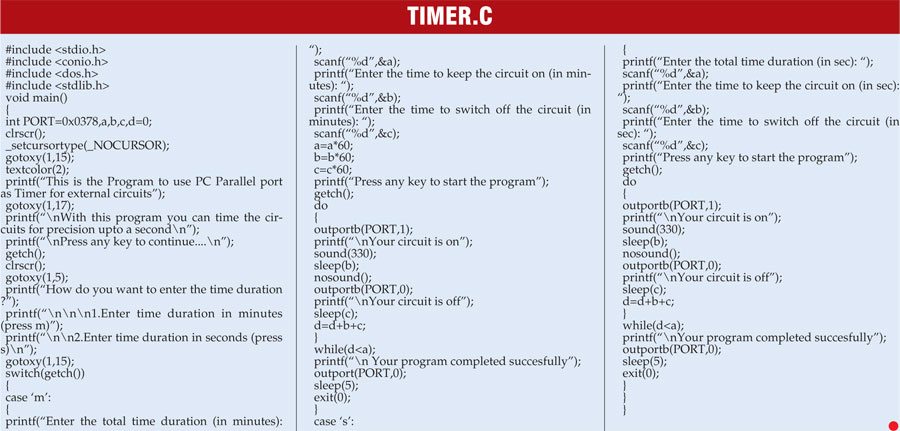

Код программы написан на языке «С» и скомпилирован с помощью компилятора «Turbo C». При запуске программы пользователю предлагается ввести продолжительность времени в секундах или минутах для управления устройством. После ввода необходимого времени нажмите любую клавишу на клавиатуре.

Предположим, вы ввели общую продолжительность в виде «x» минут, из которых продолжительность включения и выключения равна «y» и «z» минут соответственно. Программа повторит цикл включения-выключения x/(y+z) раз. После завершения общего времени, чтобы повторить цикл, вам придется сбросить время в программе для активации схемы.

Программа использует два байта для хранения данных целочисленного типа. Таким образом, когда ввод задается в секундах или минутах, он может содержать 216–1 = 65 535 секунд или максимум 18 часов. Функция сна() в программе используется для удержания устройства во включенном или выключенном состоянии в течение периодов включения и выключения, введенных пользователем в соответствии с подсказками. Функция sound() используется для подачи звукового сигнала во включенном состоянии устройства.

Загрузить исходный код: нажмите здесь
