Предохранитель и индикатор сбоя питания | Доступна подробная принципиальная схема

Перегорание предохранителя — распространенная проблема, но ее так утомительно идти и проверять, потому что каждый раз он может не перегореть. Вот простой индикатор сбоя предохранителя и электропитания именно для этой цели.

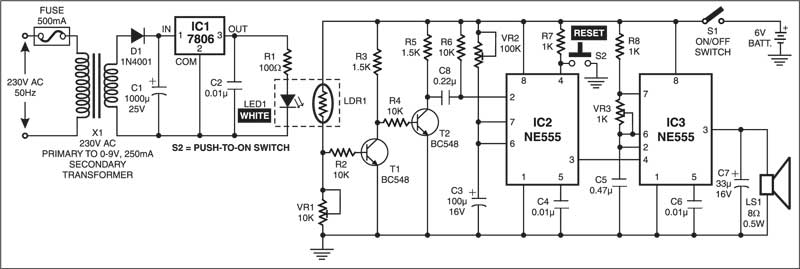

Схема индикатора сбоя питания

Этот индикатор сбоя питания и предохранителя состоит из LED (LED1), светозависимого резистора (LDR1), схемы инвертора и двух схем таймера, построенных на микросхеме NE555. LDR1 и предустановка VR1 образуют делитель напряжения на входе каскадного усилителя, состоящего из двух транзисторов BC548 (Т1 и Т2). База транзистора Т1 соединена с переходом LDR1 и предустановки через резистор R2. База транзистора Т2 соединена с коллектором Т1. Триггерный вывод таймера IC NE555 (IC2), который настроен как моностабильный, подключен к коллектору T2. Выход транзистора Т1 инвертируется транзистором Т2. Инвертированный выход T2 запускает моностабильную схему.

LED1 получает питание от сети переменного тока через трансформатор X1. Вторичный выход трансформатора выпрямляется и подается на регулятор IC 7806 (IC1). Регулируемый выход 6 В управляет светодиодом LED1. Поскольку LDR1, заключенный в шкаф, постоянно освещается светом светодиода 1, выходной сигнал транзистора T2 обычно высокий.

Работа схемы

Трансформатор имеет предохранитель на входной стороне первичной обмотки. Когда питание отключается из-за отключения питания или перегорания предохранителя, свет на LDR1 не падает, и выходной сигнал транзистора Т2 становится низким. Этот переход от высокого к низкому уровню запускает моностабильный транзистор (IC2), и его выходной контакт 3 переходит в высокий уровень примерно на 7 секунд. Выход моностабильного режима подключен к выводу сброса 4 микросхемы IC3 (NE555), который настроен в нестабильном режиме. Выход нестабильной схемы подключен к громкоговорителю. IC3 вместе с громкоговорителем образует цепь сигнализации. Срабатывание моностабила активирует цепь сигнализации, сигнализируя об отключении питания.

LDR1, каскадный усилитель, моностабильная и нестабильная схемы получают питание от батареи 6 В.

Статья была впервые опубликована в марте 2004 года и недавно обновлена.
