Аварийное освещение | Полная принципиальная схема с пояснениями

Аварийное освещение может пригодиться в любое время, особенно при отключении электроэнергии. Теперь вам не нужно бояться темных ночей, когда отключится электричество. Вот белое интеллектуальное аварийное освещение на базе LED, которое автоматически включается при сбое электропитания.

Аварийное освещение работает

Схема состоит из блока питания, зарядного устройства и коммутационной секции. Секции питания и зарядного устройства построены на основе трансформатора Х1, диодов Д1 и Д2, транзистора Т1, резисторов R1 и R2 и стабилитрона ZD1. Питание схемы осуществляется от сети переменного тока с помощью понижающего трансформатора X1 9 В-0-9 В, 250 мА. Диоды D1 и D2 выпрямляют переменное напряжение в постоянное, которое сглаживается конденсатором фильтра С1. Нерегулируемое постоянное напряжение регулируется транзистором Т1 вместе с резистором R1 и стабилитроном ZD1. Регулируемое постоянное напряжение через резистор R2 заряжает свинцово-кислотный аккумулятор. Диод D3 соединяет источник питания аккумулятора со схемой переключения при отсутствии сетевого питания.

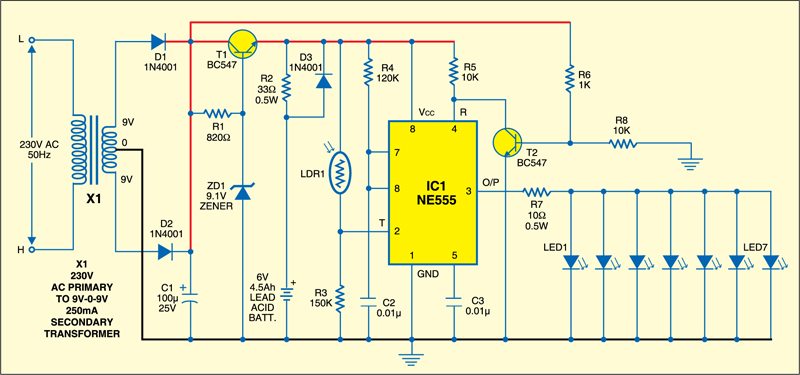

Принципиальная схема

Схема переключения построена на таймере NE555 (IC1), который подключен в моностабильном режиме. Когда на триггерный контакт 2 микросхемы IC1 подается низкое напряжение, таймер активируется, и на его выходном контакте 3 устанавливается высокий уровень. Он остается в этом состоянии до тех пор, пока IC1 снова не сработает на его выводе 2.

Светозависимый резистор LDR1 подключается между положительным источником питания батареи и триггерным контактом 2 IC1. Резистор R3 подключен между выводом 2 микросхемы IC1 и землей. Значение сопротивления LDR1 остается высоким в темноте (ночью) и низким при окружающем освещении (днем). Это явление используется для управления коммутационной схемой.

Работа схемы

Работа схемы проста. В дневное время, когда окружающий свет падает на LDR1, его сопротивление уменьшается, обеспечивая высокий уровень на триггерном выводе 2 IC1. В результате на выходном контакте 3 устанавливается низкий уровень, а светодиоды (LED1–LED7) остаются выключенными.

Ночью (в темноте) сопротивление LDR1 увеличивается и на триггерный вывод 2 IC1 подается низкое напряжение. Это активирует моностабильный режим, и его выходной сигнал становится высоким, заставляя светиться все светодиоды.

При наличии сетевого питания вывод сброса 4 микросхемы IC1 заземляется через транзистор Т2, а его выходной вывод 3 остается на низком уровне. В результате светодиоды не светятся. При сбое сетевого питания транзистор Т2 не проводит ток, и на вывод сброса 4 микросхемы IC1 поступает положительное питание через резистор R5. В результате выход IC1 становится высоким, зажигая светодиоды. Благодаря пульсирующему выходному сигналу постоянного тока на выводе 3 микросхемы IC1 он может управлять семью светодиодами (от LED1 до LED7).

Соберите схему на универсальном PCB и поместите в шкаф, в котором достаточно места для батареи. Установите семь белых светодиодов на лицевую панель коробки. Закрепите LDR1 подальше от белых светодиодов, чтобы их свет не падал на LDR1.
