Система мониторинга и регистрации высокой температуры печи

Измерение и мониторинг температуры выше 200 ℃ для Температура 1000 ℃ — очень сложная задача, особенно если вы хотите выполнить ее в цифровом формате, поскольку большинство датчиков имеют диапазон чувствительности ниже 200 ℃, что не позволяет им выдерживать температуру около 1000 ℃. Мониторинг и регистрация высоких температур необходимы на заводах и производствах, где есть котлы, печи, чугунолитейные заводы и аналогичные отопительные работы. Однако большинство датчиков температуры и электронных компонентов плавятся при таких высоких температурах. Поэтому для мониторинга при экстремально высоких температурах необходимы специальные типы датчиков и компонентов.

Чтобы решить эту проблему, сегодня вы научитесь проектировать систему мониторинга температуры от 500 до 1000 ℃, присутствующую в печах и на промышленных предприятиях. Для этого вы будете использовать разные типы датчиков, такие как:

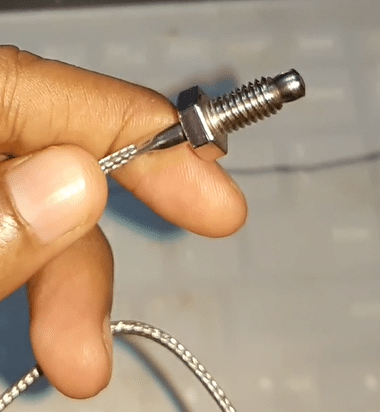

Для измерения горячей части печи или металла прикрепите к ней конец спая провода термопары типа К. А поскольку на стороне зонда датчика имеются два длинных металлических провода разной длины, другие электронные части системы мониторинга можно держать на безопасном расстоянии от такой высокой температуры. Эти металлические провода хорошо изолированы, что позволяет им выдерживать температуру 1200 ℃ и выше, а также рассеивать тепло в окружающую среду (см. рисунок ниже).

Другой конец провода термопары прикреплен к полупроводниковому чипу, который усиливает любое небольшое отклонение, обнаруженное в ЭДС, вызванное изменением температуры, которое затем преобразуется в цифровые показания и передается через SPI или любой другой интерфейс. Это показание затем обрабатывается микроконтроллером или микрокомпьютером и отображается. Здесь MAX6675 усиливает и считывает данные с провода термопары, while, MAX6675 выдает показания температуры за SPI. Raspberry Pi обрабатывает показания и контролирует их удаленно через Wi-Fi.

Спецификация
