Превратите свой телефон в бесконтактный термометр | Полный проект электроники

Из-за вспышки пандемии Covid-19 стало важно проверять температуру тела людей без каких-либо контакт с ними, чтобы предотвратить распространение заболевания. На рынке доступно множество бесконтактных термометров, но вот простое решение, которое добавит в ваш смартфон функцию термического скрининга. То есть он превратит ваш телефон в бесконтактный термометр с помощью инфракрасного (ИК) сенсорного модуля MLX90614.

Вы можете сделать интеллектуальный бесконтактный термометр на базе Bluetooth, подключив датчик через Bluetooth и получая показания температуры тела в приложении. Вы можете получить данные датчика по телефону с помощью кабеля USB if, если вы не хотите использовать Bluetooth.

В этом проекте по сути всего два блока: передатчик (схема датчика ИК-термометра) и приемник (мобильный телефон).

Для изготовления бесконтактного ИК-термометра на базе Bluetooth нам потребуются компоненты, перечисленные в таблице выше.

Кодирование

Чтобы написать код Arduino, установите библиотеку MLX90614 в Arduino IDE, выбрав Adafruit MLX90614 Library в опции Sketch->Include Library->Manage Libraries, а затем добавьте ее в код, как показано на рис. 1. Затем создайте функцию настройки и установите скорость передачи данных для модуля Bluetooth. Здесь скорость передачи данных default Bluetooth равна 9600. Создайте функцию цикла, которая будет выполняться снова и снова. Проверьте показания датчика и передайте их в функцию Serial.println() (см. рис. 2), чтобы при подключении Bluetooth к последовательному выводу Arduino она передавала эти показания модулю Bluetooth. Вы также можете добавить отображение OLED, но это необязательно.

Связи

Далее выполните подключения, как показано на рис. 3. Убедитесь, что для подключения источника питания используется батарея PP3 напряжением 9 В. Положительный провод батареи должен быть подключен к контакту RAW, а отрицательный провод должен быть подключен к контакту GND Arduino Pro Mini. После этого создайте приложение для связи Bluetooth, с помощью которого вы будете получать показания в реальном времени на свой телефон.

Разработка приложений для Android

Чтобы создать приложение, вы можете использовать такие создатели приложений, как MIT App Inventor, Kodular, Android studio, Eclipse и другие. В этом проекте для создания приложения использовался Kodular.
Сначала откройте Kudular на веб-сайте https://www.kodular.io/, используя действительный адрес электронной почты. Затем создайте новое приложение, нажав кнопку «Создать проект». Назовите проект по вашему выбору. Здесь название проекта — «Бесконтактный ИК-термометр». Затем создайте макет приложения и добавьте в него следующие компоненты:

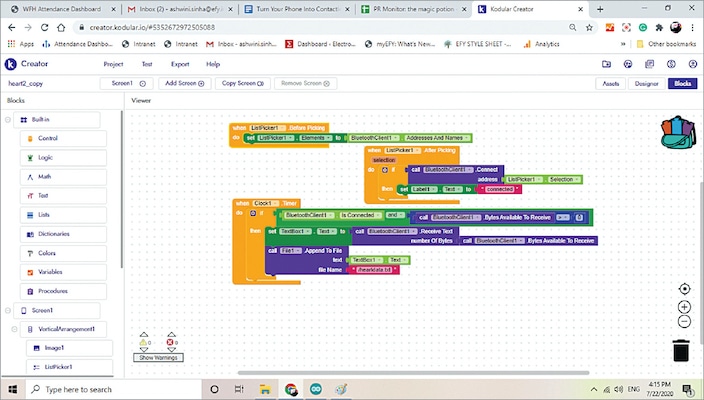

В платформе Kodular есть три раздела: «Активы», «Дизайнер» и «Блоки». Макет приложения в разделе «Дизайнер» показан на рис. 4. Откройте раздел «Блоки» и начните кодирование, соединяя различные блоки, как показано на рис. 5. Затем экспортируйте проект как файл IRThermo.apk и установите его на свой телефон Android.

Тестирование

После выполнения подключений и установки приложения на телефон поместите оборудование вместе с батареей 9 В в подходящую пластиковую коробку с датчиком MLX90614, установленным на передней панели. Но сначала вам необходимо загрузить код Arduino (IRThermo.ino) на плату Arduino.

Включите Bluetooth на своем телефоне, откройте приложение и нажмите кнопку «Нажмите, чтобы подключиться». Выберите HC-05, чтобы подключить его. После успешного подключения вы сможете увидеть в приложении показания температуры, как показано на рис. 6.

Держите ИК-датчик температуры возле лба (около 5 см) и проверяйте показания: температура должна находиться в пределах 35–37°C. Приложение также может сохранять показания температуры в текстовый файл. Вы можете проверить их в файловом менеджере.

Бесконтактный ИК-термометр на базе USB

Вы также можете реализовать проект, не используя модуль Bluetooth HC-05. Используя тот же код на плате Arduino, соедините схему с телефоном с помощью кабеля USB и разъема OTG (мобильный), как показано на рис. 7.

Вам необходимо установить на свой телефон приложение для последовательного мониторинга, например Serial USB Terminal (от Кая Морича). Подключив схему к мобильному телефону, вы сможете увидеть на телефоне температуру объекта и окружающую среду.

Ашвини Кумар Синха — любитель электроники и технический журналист EFYi
