Портативный источник питания (регулятор напряжения)
Портативный источник питания (регулятор напряжения)
Прокомментируйте ошибки или исправления, обнаруженные для этой схемы, и получите шанс выиграть по-крупному!
Здесь мы разрабатываем простой и небольшой проект — портативный источник питания (регулятор напряжения). Мы знаем, что всем электронным устройствам требуются источники питания постоянного тока. И обычно в наши дома поступает источник переменного тока, то есть переменный ток напряжением 230 В, частотой 50 Гц. Нам нужно преобразовать этот источник переменного тока в источник постоянного тока.
Обычно электронные устройства работают от напряжения 5 В постоянного тока, в противном случае для различных приложений также требуются источники постоянного тока 9 В, 12 В и 8 В постоянного тока. Но всегда носить с собой блок питания очень сложно. Итак, вот небольшое решение с очень простой конструкцией. Мы можем спроектировать схему и собрать ее в очень маленькой коробке, которую можно легко носить с собой.
Чтобы сделать его портативным, мы используем солнцезащитные очки case (коробка со спецификациями), чтобы его было легко носить с собой. Собираем всю схему в этих солнцезащитных очках case. Проектируем макет стабилизатора напряжения в программе Proteus, затем собираем компонент, паяем и наконец собираем солнцезащитные очки case.
Мы можем легко использовать эту схему и брать ее с собой куда угодно. Доступны различные микросхемы стабилизатора напряжения, такие как IC-7805 для +5 В постоянного тока, 7808 для +8 В постоянного тока, 7809 для +9 В постоянного тока и 7812 для +12 В постоянного тока, а также серия 79xx для отрицательного напряжения. Таким образом, согласно требованию, мы должны подключить только конкретную микросхему регулятора к 3-контактному гнездовому разъему, чтобы мы нашли выход.
Преимущества предлагаемого прототипа
<р>1. Уменьшите сложность переноски блока питания.
<р>2. Мы можем использовать различное выходное напряжение постоянного тока в соответствии с различными потребностями без изменения подключения схемы и пайки.
Список деталей
Имя
Количество
ТРАНСФОРМАТОР 12 В
1
7805/7809/7808 IC
Согласно используйте
КОНДЕНСАТОР 1000мкФ, 63В
1
КОНДЕНСАТОР 0,1мкФ
2
1N4007
4
Двухконтактный кабель/трехконтактный кабель
1
3-контактное гнездо
1
Солнцезащитные очки case
1
Таблица 1: Список компонентов, используемых в проекте
Принципиальная схема блока питания представлена на рисунке-1.
Сначала мы проектируем его в среде моделирования, то есть в программном обеспечении Proteus, чтобы проверить результат. Поэтому для этого мы проектируем цепь +5 В на Proteus. Здесь вместо трансформатора мы используем генератор переменного тока для подачи входного напряжения 12 В переменного тока, как показано на рис. 2.
Рис. 2. Моделирование схемы в Proteus
Прежде чем выяснить схему принципиальной схемы на рис. 2, мы заменим входной генератор переменного тока и выходной вольтметр постоянного тока двумя 2-контактными разъемами, чтобы в компоновке их можно было автоматически представить, как на рис. 3.
Рис. 3. Моделирование схемы для проектирования компоновки (Примечание: входной генератор переменного тока и выходной вольтметр постоянного тока заменены разъемом]
Рис. 4. Полный макет
Рис. 4: PCB Макет — нижняя сторона в программном обеспечении Proteus

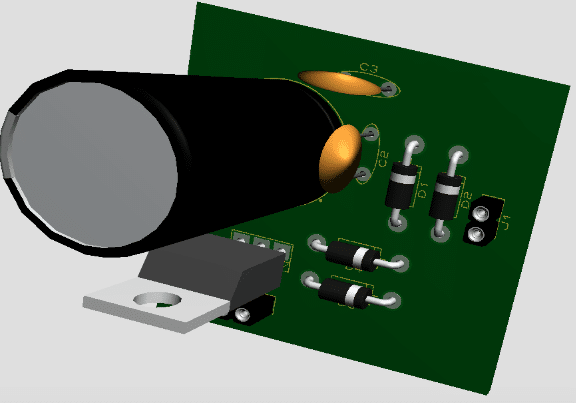

Рис. 6. 3D-визуализатор из программного обеспечения Proteus

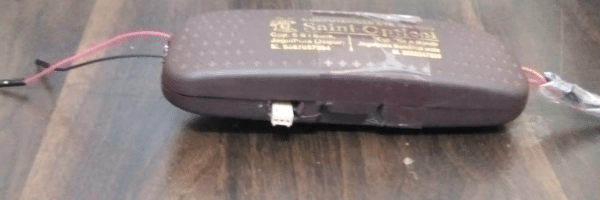

Рис. 8: Прототип 2, вид снаружи

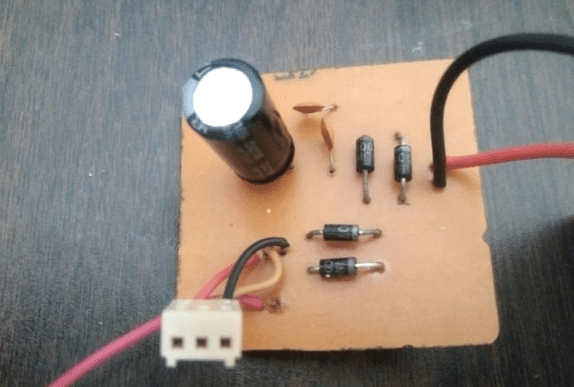

Фирг. 9: Подключение цепи на PCB
Ракеш Джайн получил степень магистра в области СБИС, B.E. в ЕЭК, ДИПЛОМ по электронике. В настоящее время он работает доцентом кафедры дошкольного образования в институте технических исследований Гитанджали, Удайпур. Область его исследований — СЕНСОР и микроконтроллер. Имеет 26 авторских и 3 индийских патента. Он также был удостоен премии Mewar Scientist Award 2023.
