Зарядное устройство для свинцово-кислотных аккумуляторов с анализатором напряжения | Полный проект доступен

В настоящее время необслуживаемые свинцово-кислотные аккумуляторы широко распространены в транспортных средствах, инверторах и системах ИБП. Если аккумулятор остается в плохом состоянии, срок его службы сокращается. Это также снижает емкость и способность перезарядки аккумулятора. Для аккумуляторов старых типов можно использовать гигрометр для проверки удельного веса кислоты, который, в свою очередь, указывает на состояние заряда аккумулятора. Однако нельзя использовать гигрометр для необслуживаемых аккумуляторов герметичного типа. Единственный способ узнать уровень заряда — проверить напряжение на клеммах с помощью анализатора напряжения.

Зарядное устройство и усилитель; Схема анализатора напряжения

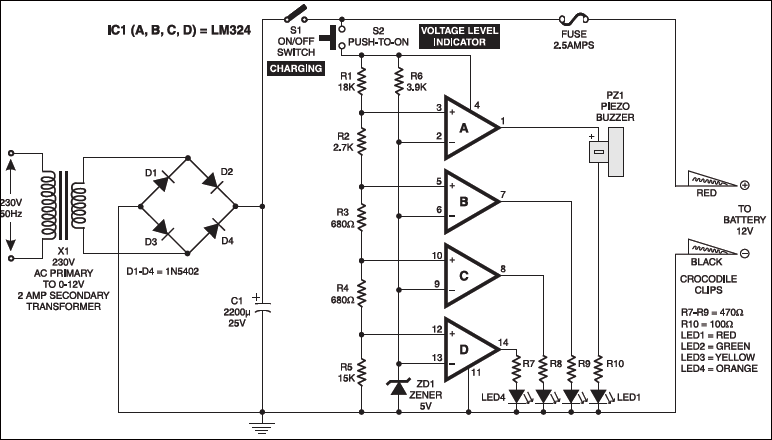

Представленная здесь схема позволяет пополнить заряд аккумулятора за 6-8 часов. Он также имеет схему анализатора напряжения для быстрой проверки напряжения перед началом зарядки, поскольку перезарядка может повредить аккумулятор. Анализатор напряжения дает аудиовизуальную индикацию уровня напряжения аккумулятора, а также предупреждает о критическом уровне напряжения, при котором аккумулятор требует немедленной зарядки. Схема зарядного устройства состоит из стандартного понижающего трансформатора переменного тока 12 В (2 А) и мостового выпрямителя, содержащего диоды D1–D4. Конденсатор C1 сглаживает пульсации переменного тока, обеспечивая чистый постоянный ток для зарядки аккумулятора.

Схема анализатора напряжения батареи построена на основе популярного счетверенного операционного усилителя LM324, который имеет четыре отдельных операционных усилителя (от A до D) с дифференциальными входами. В качестве компараторов использовались операционные усилители. Переключатель S2 представляет собой кнопку switch, которую нажимают на мгновение, чтобы проверить уровень напряжения аккумулятора перед зарядкой аккумулятора.

Неинвертирующие выводы операционных усилителей от A до D подключены к положительной шине питания через цепь делителя потенциала, состоящую из резисторов от R1 до R5. Таким образом, напряжение, приложенное к любому неинвертирующему входу, представляет собой отношение сопротивления между этой неинвертирующей клеммой и землей к общему сопротивлению (R1+R2+R3+R4+R5). Цепь резисторов обеспечивает положительное напряжение выше 5 В на неинвертирующих входах всех операционных усилителей, когда напряжение батареи составляет 12,5 В или более. Опорное напряжение 5В подается на инвертирующие входы ОУ через 5В стабилитрон ZD1.

Работа схемы

Когда цепь подключена к батарее и нажата кнопка switch S2 (при разомкнутом S1), напряжение батареи измеряется схемой анализатора. Если образец напряжения питания, подаваемый на неинвертирующий вход операционного усилителя, превышает опорное напряжение, подаваемое на инвертирующие входы, на выходе операционного усилителя появляется высокий уровень, и LED, подключенный к его выходу, загорается.
