Этот тестер стабилитронов можно использовать для проверки стабилитронов напряжением от 3,3 до 18 В. Напряжение пробоя неизвестного стабилитрона указано на предварительно калиброванной шкале потенциометра VR1. Тестер также позволяет определить полярность стабилитронов.

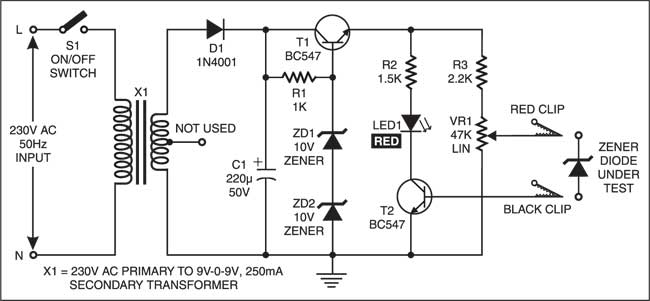

Схема тестера стабилитронов

Секция питания, состоящая из трансформатора X1, выпрямительного диода D1, конденсатора фильтра C1, резистора R1, транзистора T1 и стабилитронов ZD1 и ZD2, подает на секцию датчика стабилизированное напряжение постоянного тока примерно 20 В. Схема датчика состоит из резисторов R2 и R3, потенциометра VR1, красного светодиода1 и транзистора Т2.

Когда линейный потенциометр VR1 настроен так, что напряжение на его рычаге стеклоочистителя (красный зажим типа «крокодил») превышает напряжение пробоя стабилитрона, стабилитрон проводит и подает напряжение смещения на базу транзистора T2, что приводит к загоранию красного светодиода LED1. Когда напряжение на рычаге стеклоочистителя (красный зажим) меньше напряжения пробоя, стабилитрон не проводит ток и красный светодиод 1 не светится.

Для калибровки тестера стабилитронов сначала установите ручку указателя потеметра VR1 в положение нулевого сопротивления. Короткий красный зажим потенциометра и черный зажим транзистора и switch на тестере. Медленно вращайте ручку указателя потенциометра VR1 по часовой стрелке, пока светодиод 1 не начнет светиться. Отметьте это положение ручки на бумажном циферблате как 0 В.

Теперь подключите известный стабилитрон на 3,3 В между обоими зажимами (красный зажим к катоду и черный зажим к аноду стабилитрона), как показано на рисунке. Вращайте ручку потенциометра VR1 дальше по часовой стрелке, пока светодиод 1 не начнет светиться. Отметьте это положение ручки на бумажном циферблате как 3,3 В. Аналогичным образом выполните калибровку и вращайте ручку потенциометра VR1 до тех пор, пока красный светодиод 1 не начнет светиться. Напряжение, отображаемое ручкой указателя на циферблате при этой настройке, является значением напряжения пробоя проверяемого стабилитрона.

Примечание

Если стабилитрон подключен в обратной полярности (красный зажим к аноду и черный зажим к катоду), LED ярко светится при всех положениях ручки выше нулевого показания, указывая на неправильное подключение стабилитрона. Таким же образом можно идентифицировать анодные и катодные выводы выпрямительных диодов. Не прикасайтесь к клипам while тестирования.

Статья была впервые опубликована в апреле 2004 г. и недавно обновлена.
