Репеллент от комаров с периодическим включением и выключением | Полная схема с пояснениями

Некоторые доступные на рынке средства от комаров используют токсичную жидкость для генерации ядовитых паров, чтобы отпугнуть комаров из комнаты. Из-за постоянного выделения ядовитых паров в помещение после полуночи естественный баланс состава воздуха для хорошего здоровья достигает или превышает критический уровень. В основном эти пары поражают мозг через легкие и оказывают анестезирующее действие на комаров, а также на небольшие или более высокие проценты других живых существ. Длительное воздействие этих токсичных паров может вызвать неврологические и другие проблемы.

Вот схема, которая автоматически включает и выключает репеллент от комаров через заданный интервал времени. Это позволяет контролировать выделение токсичных паров в помещении.

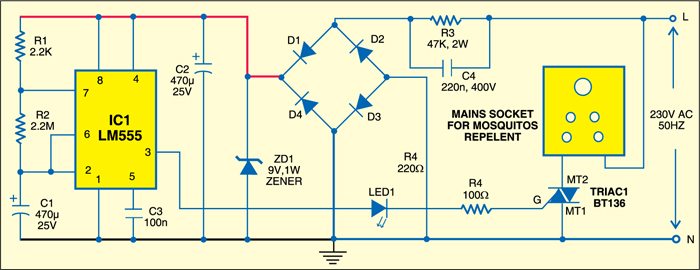

Схема от комаров

Цепь периодически включает и выключает репеллент от комаров примерно на 20 минут каждый раз. Итак, if вы оставляете репеллент от комаров включенным с 22:00 до 6:00 (восемь часов), он будет «включен» в течение четырех часов и «выключен» в течение четырех часов от общей продолжительности. В период «выключения» воздух в помещении пытается сбалансировать свой естественный состав. Еще одной важной особенностью является то, что схема переключается в режим «вкл/выкл» без какого-либо шума или звукового щелчка, как в реле, и, следовательно, не мешает вашему сну.

Работа схемы

Схема состоит из секции таймера, построенной на основе IC 555 (IC1) и секции автоматического переключения с использованием триака BT136 (ТРИАК1). Питание схемы осуществляется от сети переменного тока путем ее понижения и выпрямления. Устранение трансформатора экономит место и деньги. Стабилитрон ZD1 и конденсатор C2 обеспечивают стабилизированное питание постоянного тока 9 В для таймера IC1.

Секция таймера состоит из резисторов R1 и R2 и конденсатора C1. Выход таймера IC 555 подается на вывод затвора BT136 через последовательный светодиод 1 и резистор R4. Когда на выходе таймера появляется высокий уровень, он запускает вентиль TRIAC1, а светодиод 1 показывает период включения. Во время «выключения» выход IC1 становится низким, и, следовательно, TRIAC1 не срабатывает, а светодиод LED1 не светится.

Строительство и усиление; тестирование

Схема очень компактна и может быть собрана на универсальном PCB. Используйте 8-контактную базу микросхемы для микросхемы таймера LM555. После сборки установите устройство внутри электрической панели корпуса, куда вы подключаете репеллент от комаров.
