Лазерная охранная сигнализация | Полный проект электроники своими руками - Паяльники и паяльные станции - Инструменты

В этой статье показано, как создать лазер своими руками. Легкая охранная сигнализация, идеально подходящая для повышения безопасности дома. Лучшая часть?

Это простой проект, который может создать каждый, чтобы защитить свой дом от кражи.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Паяльник

Паяльный флюс

Припой

Маленькая ручная дрель

Необходимые компоненты

Обычный PCB (печатная плата)

Почиститель

PCB гравюра

Двусторонний скотч.

Резистор 100 Ом – 03ном.

LDR (светозависимый резистор)-01номер.

LED (светодиод)-01но.

Транзистор (BL548) -02 шт.

Зуммер

Переключить

Разъем постоянного тока (маленький разъем для зарядки мобильного телефона Nokia)

Адаптер -5 В (зарядное устройство Nokia)

Держатель батареи

Батарея

Лазерный свет

Переключить

Строительство и усиление; Тестирование лазерной охранной сигнализации

Шаг 1

Отслеживание цепи

Возьмите перманентный маркер и нарисуйте приблизительный макет или контур на PCB, как показано на рисунке 1.

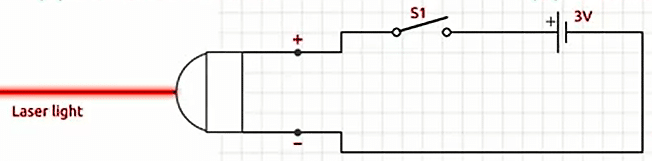

Рис. 3: Принципиальная схема лазерной системы охранной сигнализации

Шаг 2

Очистите PCB с помощью скруббера и, взяв небольшой контейнер и немного травильного раствора PCB (хлорид железа), приготовьте раствор для травления, смешав в контейнере хлорид железа и воду. Опустите PCB в раствор и встряхивайте 10 минут, затем достаньте PCB и тщательно промойте.

Шаг 3

Просверлите несколько отверстий в PCB с помощью небольшой ручной дрели для установки других электронных компонентов.

Определите расположение электронных компонентов на макете и аккуратно разместите их на соответствующих местах.

Припаяйте электронные компоненты к PCB, соберите лазерный луч и аккуратно припаяйте его к держателю батареи, а также припаяйте switch к положительной клемме держателя батареи.

Шаг 4

Последний шаг

Осторожно разместите держатель батареи и проверьте выходное напряжение цепи с помощью мультиметра.

После повторной проверки правильности размещения цепей нажмите кнопку switch «ON».

Теперь, когда вы поднесете палец к лазеру, вы обнаружите, что включится зуммер, подав сигнал тревоги. Когда вы выключаете switch, зуммер не издает никаких звуков.

Ваша система безопасности готова.

Идеи по настройке:

Перенаправление пути лазера:

Используйте небольшие зеркала, чтобы отражать лазерный луч в нескольких направлениях, создавая сетчатый барьер, закрывающий большую площадь или несколько точек входа, например окон и дверей.

Настраиваемый Sensitivity:

Включите потенциометр для управления чувствительностью LDR, что позволит ему работать в различных условиях освещенности (например, при ярком солнечном свете или при тусклом освещении в помещении).

Несколько типов сигналов тревоги:

Добавьте больше выходов, например мигающие светодиоды или вибрирующий двигатель, чтобы создать различные типы сигналов тревоги, которые срабатывают при прерывании работы лазера.

Приложения проекта:

Домашняя безопасность:

Используйте систему возле дверей или окон, чтобы обнаружить вторжения и защитить свой дом от кражи или несанкционированного проникновения.

Охрана гаража или сарая:

Установите лазерную сигнализацию в гаражах или навесах на открытом воздухе, чтобы защитить транспортные средства, инструменты или оборудование.

Мониторинг периметра:

Установите сигнализацию по периметру вашего участка или сада, чтобы обнаружить, когда кто-то вторгается в ваше пространство.

Безопасность офиса или личного рабочего пространства:

Разместите систему у входа в офис или рабочее помещение, чтобы она предупреждала вас, когда кто-то входит, защищая личные или ценные вещи.

Временная безопасность событий:

Используйте лазерную сигнализацию в помещениях для проведения мероприятий или на выставках для охраны ограниченных зон или ценностей, обеспечивая дополнительную безопасность без установки сложных систем.

Шри Химадри Бхусан Саху — студентка-электротехника и энтузиаст электроники

Эта статья была впервые опубликована 13 апреля 2018 г. и обновлена 23 октября 2024 г.
