ESP8266 WiFi-ретранслятор с сеткой всего за 140 рупий, полный проект своими руками

Что вы выберете — оборудование за 5000 рупий или то же устройство, созданное вами на более низкая стоимость?

Будь то домашняя автоматизация или промышленный Интернет вещей, умный кампус или умный офис, повторитель/удлинитель Wi-Fi крайне необходим для покрытия больших территорий надежной интернет-сетью. Но повторители Wi-Fi дороги и потребляют много энергии. Его настройка – длительный процесс, требующий немалых усилий.

Итак, сегодня вы научитесь создавать повторитель Wi-Fi, который стоит всего 150 рупий, а также имеет функции безопасности, а также ячеистую сеть для подключения на большие расстояния. Даже if один репитер Wi-Fi выйдет из строя, другие в ячеистой сети автоматически возьмут на себя управление сетевыми подключениями.

Итак, давайте начнем проект со сбора следующих компонентов.

Спецификация

Проектирование

Вы можете использовать любой индивидуальный корпус для ретранслятора Wi-Fi. Прототип повторителя Wi-Fi небольшой и достаточно тонкий, чтобы его можно было легко закрепить на стене. Вы даже можете добавить перезаряжаемую цепь.

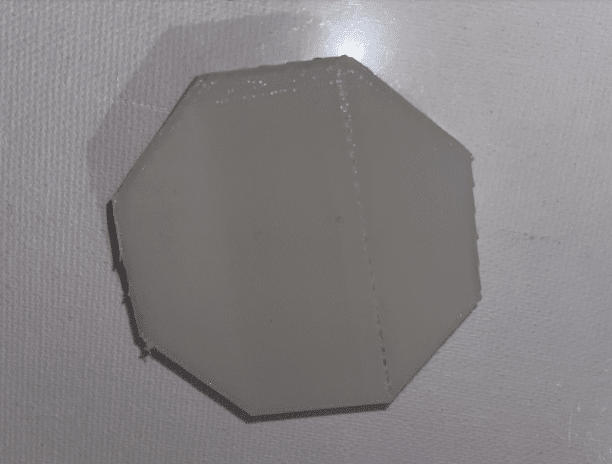

Спроектируйте и распечатайте корпус на 3D-принтере, как показано на схеме ниже.

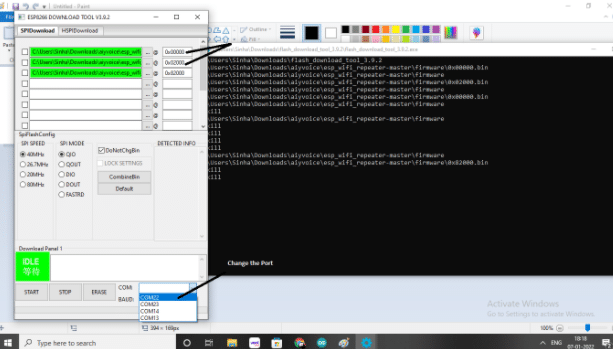

Затем загрузите прошивку повторителя Wi-Fi на чипы ESP 8266 12F или ESP 32, используя инструмент, указанный ESP для загрузки программы. Вы можете скачать его по официальной ссылке ESP https://www.espressif.com/en/support/download/other-tools.

Чтобы загрузить прошивку ретранслятора Wi-Fi для ESP, перейдите в папку прошивки и откройте три файла с расширениями .bin в инструменте ESP.

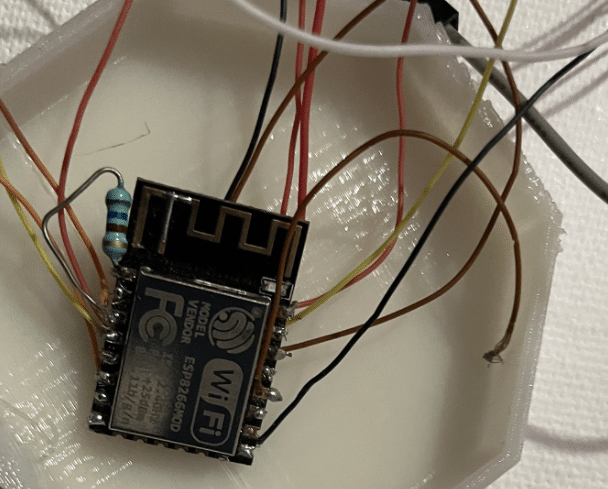

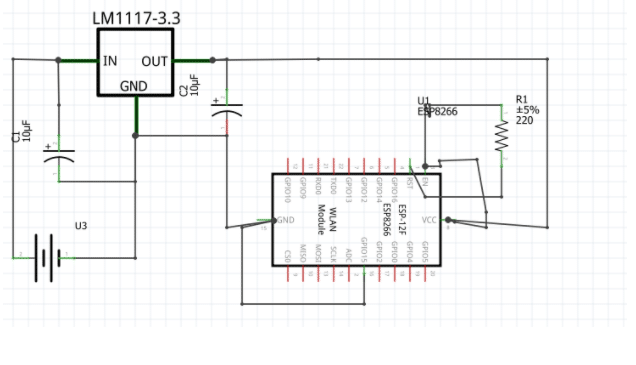

После заливки прошивки подключите стабилизатор напряжения для подачи питания 3,3В на ESP и соберите все компоненты.

Тестирование

Закройте корпус повторителя Wi-Fi и включите его с помощью любого адаптера зарядного устройства для телефона. Теперь откройте ноутбук и подключитесь к сети Wi-Fi, которая отображается в настройках Wi-Fi.

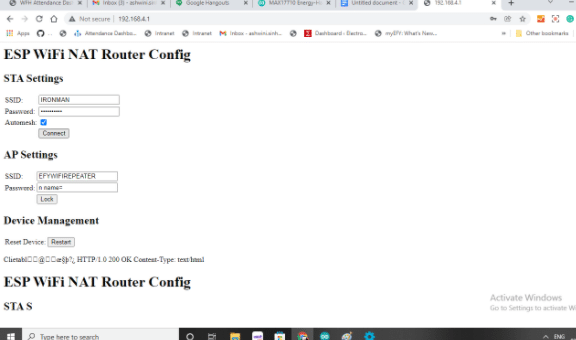

После этого откройте 192.168.4.1 и подключите ESP к тому Wi-Fi-маршрутизатору, для которого вы хотите, чтобы ESP стал повторителем. После ввода SSID и пароля маршрутизатора вы получите возможность создать ячеистый репитер или нет. Выбирайте по вашему выбору. Затем укажите имя ретранслятора Wi-Fi и желаемый if, а также установите пароль.

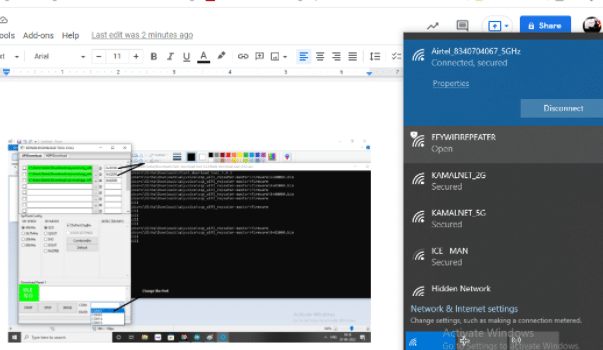

Затем нажмите кнопку «Подключиться» в пользовательском интерфейсе под параметрами NAT и пароля SSID. Теперь вы готовы использовать репитер Wi-Fi и расширить зону действия Wi-Fi. Вы можете добавить еще много таких ретрансляторов, чтобы превратить свой дом в кампус или офис с Wi-Fi. Теперь подключите любое устройство с SSID повторителя Wi-Fi и проверьте его скорость на своем телефоне или ноутбуке. Здесь я установил имя повторителя Wi-Fi как EFYWIFIREPEATER, к которому я подключил свой ноутбук. Вы можете изменить SSID ретранслятора, который должен отображаться в сети Wi-Fi. Я решил использовать репитер Wi-Fi вместо EFYWIFIREPEATER.

Поздравляем!! Вы успешно сделали недорогой повторитель Wi-Fi. Вы даже можете добавить к нему батарею и сделать его портативным или закрепить репитер на любом месте или стене, чтобы наслаждаться покрытием сети.
