Умная охрана мобильного телефона | Полный проект с исходным кодом

Представленная здесь интеллектуальная защита мобильного телефона на самом деле представляет собой простой инфракрасный (ИК) датчик сигнализации, защищающий ваш мобильный телефон невидимым лучом света, который активирует сигнал тревоги if при попытке снять трубку с док-станции!

Цепь защиты мобильного телефона

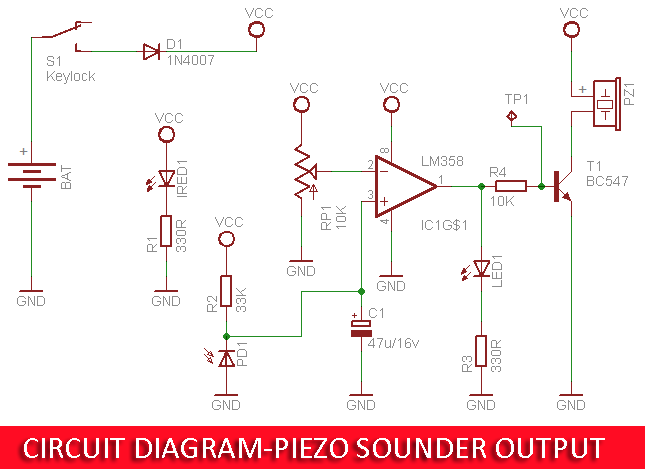

Из схемы (рис. 1) видно, что защита мобильного телефона использует стандартную комбинацию инфракрасного передатчика-приемника (IRED1 и PD1) для отслеживания присутствия мобильного телефона в док-станции, а популярный чип LM358 с двумя операционными усилителями (IC1) заботится о генерации сигнала оповещения.

Это видно по красному светодиоду (LED1). Его необходимо подать на пьезоизлучатель (PZ1), что происходит через управляющий транзистор BC547 (T1). Система питается напряжением 6 В от серии из четырех элементов по 1,5 В (BAT) с кремниевым диодом 1N4007 (D1), действующим в качестве защиты от обратной полярности. Предустановка 10K (RP1) обеспечивает настройку чувствительности схемы обнаружения.

Список компонентов

• IC1: IC операционного усилителя LM358N
• IRED1: Инфракрасный LED 5 мм (TSFF5210 или аналогичный)
• PD1: Инфракрасный фотодиод 5 мм (BPV10NF или аналогичный)
• D1: Кремниевый диод 1N4007
• LED1: Light Emitting Diode 5 мм, красный
• T1: NPN-транзистор BC547 (или эквивалент) – см. текст
• R1, R3: Резистор 330R ¼ Вт
• R2: Резистор 330К ¼ Вт
• R4: Резистор 1 кОм ¼ Вт
• RP1: Многооборотный потенциометр с предварительной установкой 10K
• C1: электролитический конденсатор 47 мкФ/16 В
• PZ1: Пьезооповещатель/Пьезозуммер 5 В – см. текст
• S1: Переключатель блокировки клавиатуры
• BAT: батарея 6 В (1,5 В x 4)

Советы по сборке

Вся сборка, собранная на небольшой плате (вместе с четырьмя элементами фонарика), должна быть помещена в соответствующий самодельный корпус, хотя хорошей альтернативой является готовый держатель для мобильного телефона. Замок с ключом switch должен быть установлен непосредственно на задней/боковой части корпуса, так как доступ к нему необходим только в частном порядке. Держатель батареи (также пьезоизлучатель) можно подключить с помощью проводов к контактам на плате.

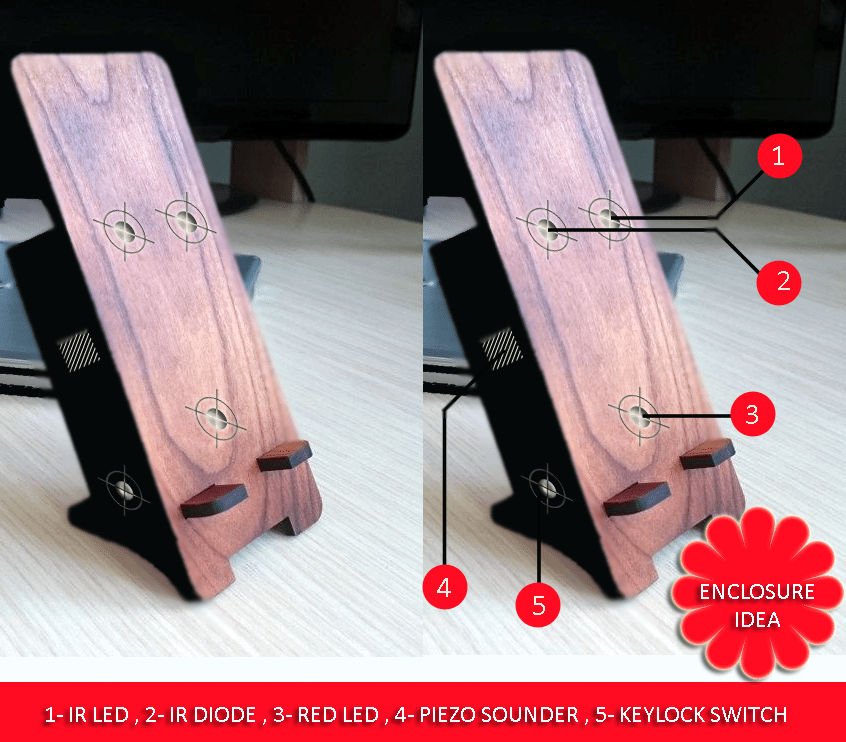

Инфракрасные компоненты, конечно же, должны быть установлены спереди, чтобы можно было «видеть» мобильный телефон в док-станции. Компоновка не имеет особого значения, вам необходимо убедиться, что док-станция поддерживает большинство мобильных телефонов (рис. 2).

Первоначальная настройка

Как уже говорилось, многооборотный предустановленный потенциометр определяет пороговый уровень, при котором выдается предупреждение. После сборки включите систему и настройте RP1, чтобы светодиод 1 включался, когда в док-станции нет мобильного телефона. В этом состоянии вы можете увидеть напряжение около 3,6 В на выводе 1 IC1 относительно шины 0 В (GND).

Дополнение

Если вы используете мобильный телефон черного цвета, помните, что матовая черная поверхность не регистрируется датчиком, поскольку черная поверхность плохо отражает инфракрасный свет. Поэтому попробуйте прикрепить небольшую белую светоотражающую наклейку на заднюю крышку вашего мобильного телефона.

Кроме того, if вы предпочитаете электромагнитное реле с функцией защелки для управления внешней электрической нагрузкой, вы можете заменить пьезоизлучатель и управляющий транзистор реле на 5 В и маломощным кремниевым управляемым выпрямителем (SCR), например дешевым BT169. Принципиальная схема этой модификации также приведена здесь (рис. 3).

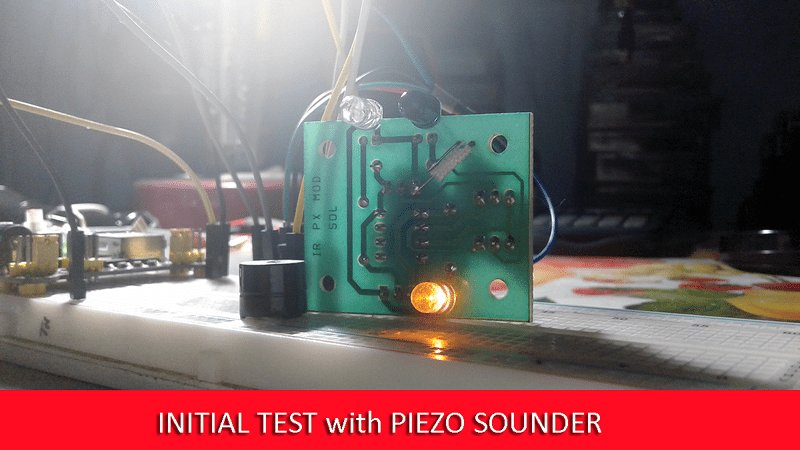

Наконец, короткое тестовое видео моего прототипа на основе пьезозуммера (рис. 4), к сожалению, без предлагаемого корпуса. Честно говоря, я еще не занимался строительством своего вольера. Но когда всё получится, обязательно поделюсь!
