Детектор шума для зоны тишины

Пожалуйста, храните молчание! Вы, должно быть, видели это сообщение, написанное в таких местах, как библиотека и офис. Но некоторые люди намеренно или непреднамеренно склонны шуметь в таких зонах тишины, мешая остальным. Как насчет того, чтобы иметь устройство, которое может помочь нам поддерживать тишину в таких зонах тишины?В этом проекте мы собираемся создать очень чувствительный интеллектуальный детектор шума, который будет определять громко говорящего и предупреждать нас, отображая красный свет и включая зуммер. Мы также можем подключить это устройство к нашему телефону, чтобы установить уровень его чувствительности по нашему выбору.

Видео: https://www.youtube.com/watch?v=zcgr5xlTz8w

Давайте начнем проект.

Во-первых, нам нужны эти компоненты –

Компоненты

<ул>

Arduino Uno

Красная лампочка LED

Зуммер

Датчик звука.

Некоторые перемычки

Аккумулятор/блок питания 5 В.

Bluetooth HC 05

Спецификация

Кодирование

После сбора компонентов настроим переменные для хранения значений. См. (рис. 1).

Затем мы настроим Bluetooth и контакт ввода-вывода для ввода и вывода в функции настройки. Здесь я установил скорость передачи данных Bluetooth на 9600, но if не сработала, вы можете попробовать скорость передачи default 38400.

После этого нам необходимо установить функции цикла для повторного запуска кода (см. рис. 3). В этой функции цикла мы создаем условие if() , которое прослушивает входящую строку Bluetooth, затем мы преобразуем эту строку в целочисленное значение, а затем устанавливаем для этого целочисленного значения пороговое значение.

В следующей части кода мы создаем функцию sensor() для получения значения датчика (см. рис. 4). В качестве значения датчика мы берем среднее значение нескольких показаний для обнаружения шума. Формула для получения значения датчика:

Сумма всех показаний/общее количество снятых показаний

Здесь мы возьмем в среднем 160 показаний. Итак, формула

Сумма всех показаний / 160.

Создание приложения

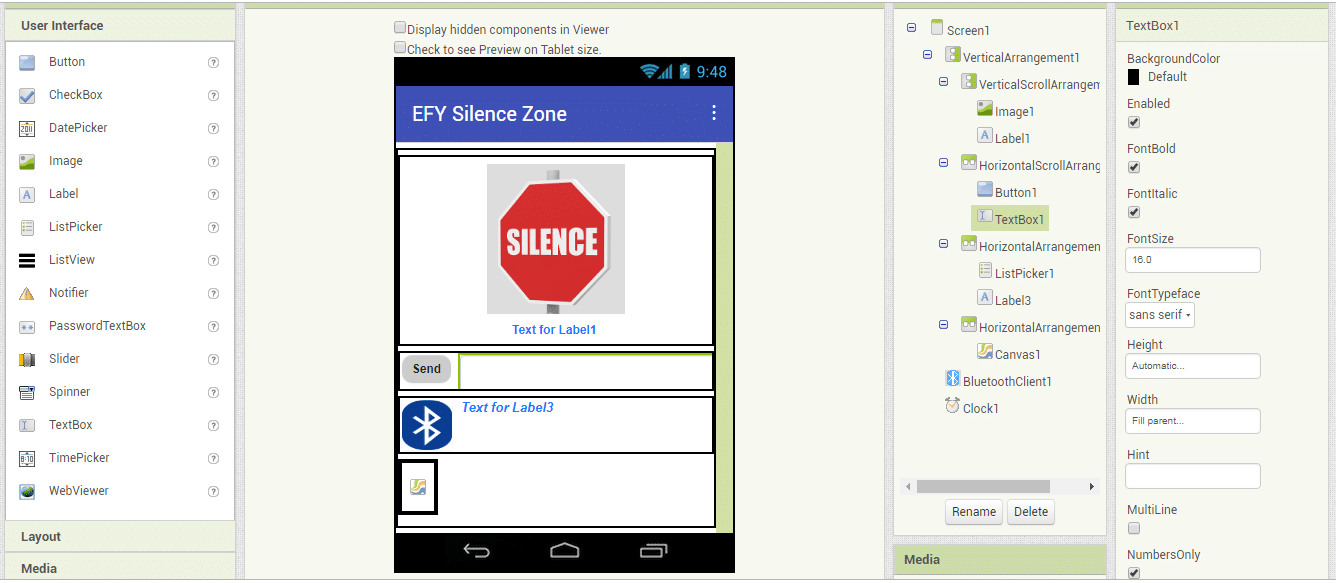

Создайте макет, как показано на рис. ниже, и добавьте к нему следующие компоненты

<ул>

2 Уровень текста

1 Ввод текста

1 инструмент выбора списка.

1 кнопка

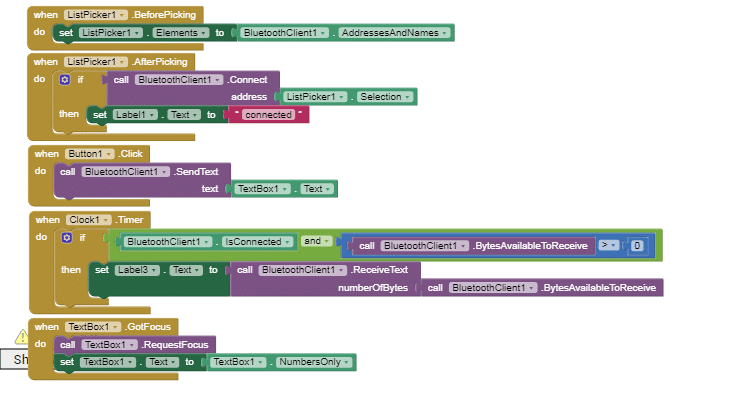

Теперь перейдите к блокам кодирования MIT App Inventor и установите блоки кодирования в соответствии с рис. 6. Вы можете скачать весь исходный код и приложение по ссылке ниже.

Загрузить

Соединение

Соедините компоненты, как показано на следующем рисунке (см. рис. 8)

<группа кол-в> <столбец/> <тело> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр>

Теперь наш проект завершен.

Тестирование

Включите Arduino, откройте приложение, коснитесь значка Bluetooth и выберите HC 05 из списка, чтобы подключить телефон к Bluetooth. Теперь вы можете увидеть значение уровня шума в текстовой строке. Когда уровень шума достигает порогового значения, Arduino автоматически включает индикатор LED и зуммер. Вы также можете установить пороговое значение с помощью приложения. Для этого нажмите на текстовое поле рядом с кнопкой «Отправить», введите значение, которое вы хотите добавить, и нажмите кнопку «Отправить», чтобы установить пороговое значение.

Загрузка кода

<час/>

Arduino

Компоненты

GND

BUZZER -VE

PIN 8

ЗУММЕР +VE

TX

BLUETOOTH RX

RX

BLUETOOTH TX

5В

BLUETOOTH VCC

GND

BLURTOOTH GND

PIN 13

LED +VE

GND

LED -VE

5В

ЗВУКОВОЙ ДАТЧИК VCC

GND

ЗЕМЛЯ ДАТЧИКА ЗВУКА

ANALOG A0

ВЫХОД ЗВУКОВОГО ДАТЧИКА
