Проект «Паническая сигнализация» | Доступна подробная принципиальная схема

Проект «Паническая сигнализация» | Доступна подробная принципиальная схема

Если вы чувствуете угрозу или нуждаетесь в экстренной помощи, просто активируйте этот тревожный сигнал. Это привлечет внимание окружающих и потребует немедленной помощи. Сигнал тревоги будет звучать в течение трех минут, а затем прекратится. Он особенно полезен для женщин, путешествующих в одиночку: он достаточно мал, чтобы его можно было носить в сумке или в кармане.

Схема тревожной сигнализации проста и может быть собрана на любом универсальном PCB из легкодоступных компонентов. По сути, это транзисторный таймер, использующий свойство зарядки/разрядки конденсатора для создания временной задержки.

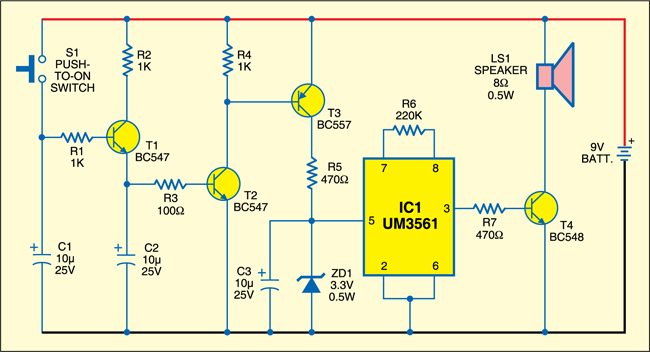

Цепь тревоги паники и усилитель; операция

При кратковременном нажатии switch S1 конденсатор C1 заряжается до полного напряжения батареи и подает базовый ток на транзистор T1. Когда напряжение на базе Т1 возрастает, транзистор начинает проводить ток. T1 является эмиттерным повторителем и обеспечивает заряд C2.

Когда напряжение на C2 возрастает, T2 проводит ток. Это уменьшает напряжение коллектора Т2 до нуля, чтобы обеспечить проводимость pnp-транзистора Т3. Стабилитрон ZD1 регулирует напряжение питания IC1 на уровне 3,3 В. Конденсатор С3 поддерживает напряжение пробоя ZD1. Резисторы R1, R3 и R4 являются ограничителями тока. IC1 (UM3561) — генератор сирены с внутренним генератором. Когда IC1 получает питание от транзистора T3, он колеблется с помощью R6 (220 кОм), а импульсы тона сирены, доступные на его выводе 3, затем усиливаются транзистором T4 для подачи сигнала тревоги.

Поскольку конденсатор C1 медленно разряжается, ток базы T1 падает, и он перестает проводить ток. Но Т2 по-прежнему использует заряд, полученный от С2. Когда заряд на C2 падает, T2 отключается, делая базу T3 положительной, и он немедленно выключается, снимая питание с IC1. Этот процесс занимает около трех минут, в течение которых будет слышен сигнал тревоги.

Соберите схему на матричной плате/универсальной PCB как можно компактнее и поместите в шкаф. Батарея напряжением 9 В может обеспечивать питание схемы в течение длительного периода времени. Используйте небольшой динамик из майлара, чтобы сделать устройство компактным.

Чувствуете интерес? Ознакомьтесь с другими проектами в области электроники.
