Как сделать самое маленькое шпионское устройство для FM-аудио ошибок своими руками

Как видно из фильмов о Джеймсе Бонде, шпионские устройства для прослушивания звука используются агентами разведки в разных частях мира. мир. Эти устройства могут помочь слышать разговоры на расстоянии. Их размер чрезвычайно мал, что позволяет им поместиться в кармане и даже в ручке.

Аналогичным образом мы разработали FM-аудио шпионское устройство, радиус действия которого составляет до 1 км (или даже больше). Звук передается и принимается посредством частотной модуляции.

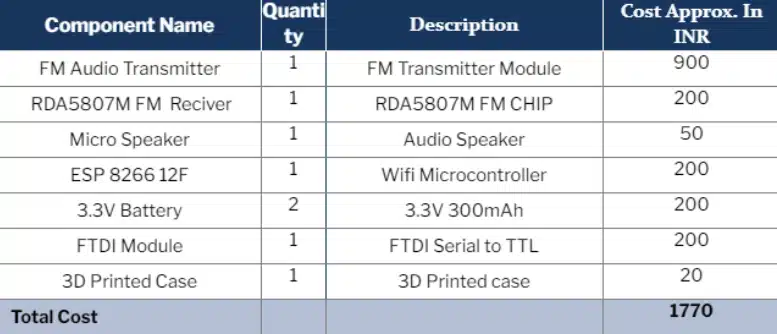

Для этого проекта необходимы компоненты, перечисленные в таблице спецификации материалов ниже.

Спецификация

FM-передатчик шпионских ошибок

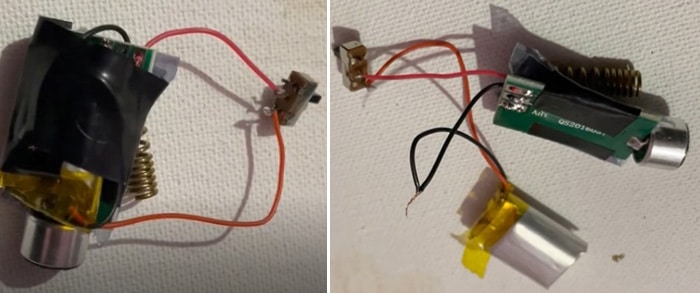

Используемый здесь аудиопередатчик имеет микрофон и 3 контакта, как показано на схеме выше. Контакты Vcc и GND подключены к аккумуляторной батарее напряжением 3,3 В, которая питает модуль передатчика. Третий контакт предназначен для подключения антенны для расширения дальности передачи.

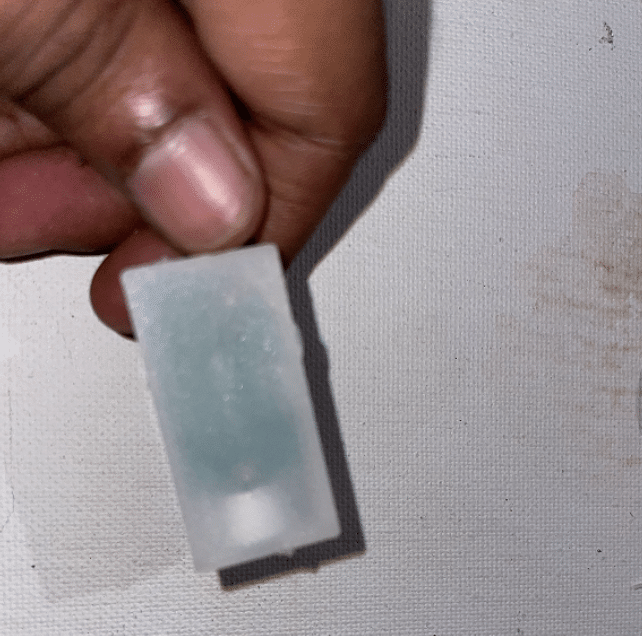

В case, который используется для размещения передатчика, должны быть крошечные отверстия, чтобы микрофон мог улавливать звук. В этом проекте мы использовали case, напечатанный на 3D-принтере, спроектировав его соответствующим образом.

Приемник ошибок Audio Spy

Чип частотной модуляции RDA5807M такой крошечный, как показано ниже. Для его управления необходим чип ESP8266 12F; поскольку он работает на I2C связи, который представляет собой тот же интерфейс, который используется с чипом ESP. Он сканирует и сопоставляет частоту приемника с передаваемым сигналом.

Поскольку чип ESP8266 не имеет портов USB, для его программирования для связи необходим модуль FTDI. Используя последовательный порт USART для управления FM-чипом RDA5807M, мы отправляем команду на ESP, который далее отправляет сигнал на порт I2C FM-чипа.

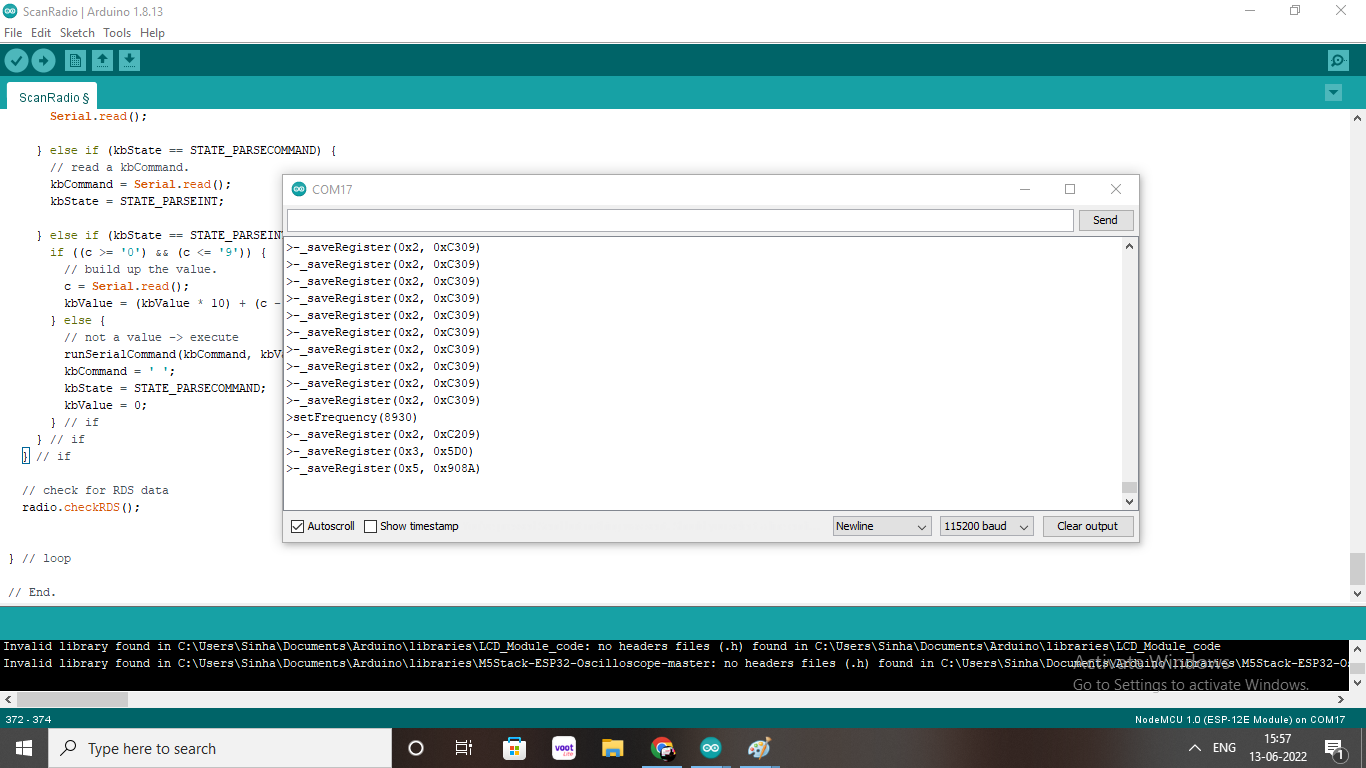

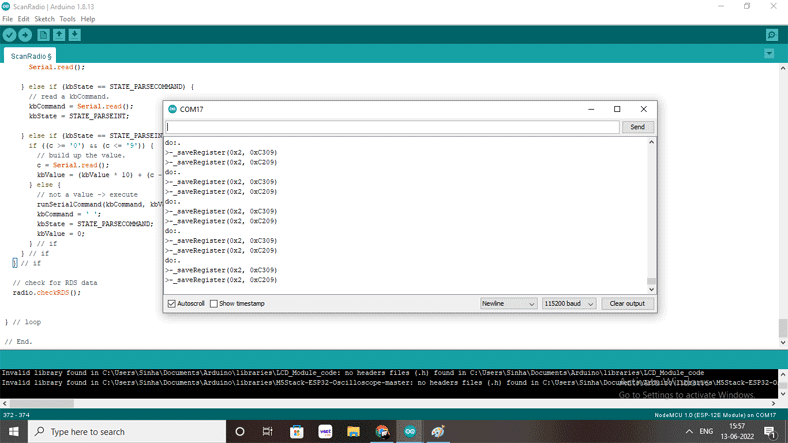

После установки радиобиблиотеки в Arduino IDE перейдите в раздел «Примеры» и загрузите скан-код в чип ESP.

Микросхему ESP необходимо перевести в режим программирования, подключив GPIO 0 к GND и Vcc к 3В модуля FTDI. Перед загрузкой кода необходимо соединить GND с GND, а также контакт Tx с контактом Rx и наоборот.

Подключения цепи FM-аудиосигнала

После программирования чипа ESP необходимо подключить модули. На принципиальной схеме видно, что модуль FM-аудиопередатчика подключен к аккумулятору внутри case, как показано на рисунке ниже.

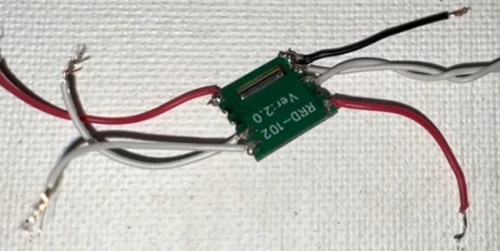

Далее соответственно припаиваются провода микросхемы передатчика ESP и RDA5807M. Выводы I2C микросхемы RDA5807M припаяны к выводам ESP 12F I2C. Контакты питания припаяны к контактам 3V и Vcc ESP, кроме контактов GND и GND.

Теперь антенна подключена к контакту FM ANT RDA5807M. К RDA5807M L & RDA5807M L & Аудиоконтакты R.

После всего этого помещаем его внутрь корпуса.

Программирование устройства Audio Spy Bug

Загрузить Исходный код шпионского устройства FM Audio Bug

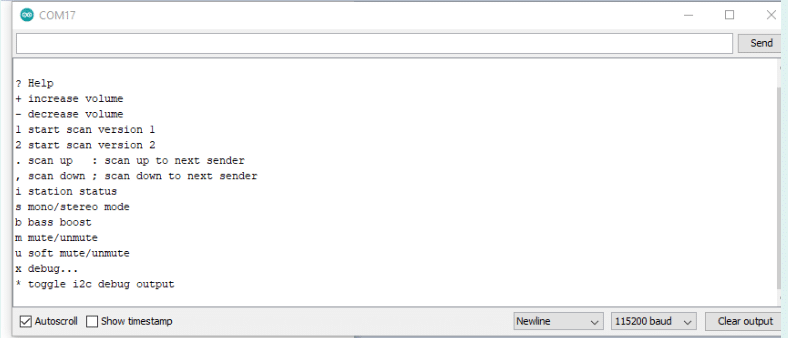

Устройство FM-аудиопередатчик включено и спрятано в нужном месте. Радиоприемник ESP и FM подключен, последовательный порт открыт. После сканирования диапазона FM-каналов выбирается канал нужной частоты.

Итак, теперь вы знаете, как сделать FM-жучок дома. Тем не менее, if у вас возникли проблемы или есть вопросы, задавайте их в комментариях ниже.
