При разработке, тестировании и обслуживании цифровых и аналоговых электронных схем и встроенных систем возникает необходимость в сигналах TTL и CMOS. источниками стабильной частоты. Эти источники также полезны для быстрой проверки осциллографов, пробников, мультиметров, частотомеров и другого измерительного оборудования. Эта схема генератора четырех частот генерирует фиксированные частоты 4 МГц, 6 МГц, 10 МГц и регулируемые прямоугольные волны с переменной частотой от примерно 10 Гц до более 100 кГц.

Цепь и работа

Рис. 1 показана схема четырехчастотного источника опорного сигнала. Он состоит из трех шестнадцатеричных инверторных ИС 74C04 (IC1, IC2 и IC3) и одной шестнадцатеричной инверторной триггерной схемы Шмитта 74C14 (IC4). Каждый из четырех блоков схемы на рис. 1 вырабатывает прямой и инвертированный буферизованный сигнал.

IC1 использует кристалл XTAL1 для формирования сигнала частотой 10 МГц. Произведенный выходной сигнал и инвертированный сигнал доступны на разъеме CON1. Номиналы конденсаторов С1, С2 и С3 зависят от параметров кристалла XTAL1 и IC1.

IC2 использует кристалл XTAL2 для формирования сигнала частотой 6 МГц. Произведенный выходной сигнал и инвертированный сигнал доступны на разъеме CON2.

IC3 использует кристалл XTAL3 для формирования сигнала частотой 4 МГц. Произведенный выходной сигнал и инвертированный сигнал доступны на разъеме CON3.

Как правило, R2 = реактивное сопротивление C3 для IC1. То же самое касается IC2 и IC3.

IC4 и связанные с ним компоненты генерируют прямоугольные волны частотой от примерно 10 Гц до более 100 кГц. Диапазоны частот выбираются переключателями S1, S2, S3 и S4.

Потенциометры VR1 и VR2 используются для регулировки частоты. VR1 предназначен для более точной настройки частоты, а VR2 — для грубой настройки частоты. Произведенный выходной сигнал и инвертированный сигнал доступны на разъеме CON4. Частоту можно рассчитать в соответствии с соотношением, указанным в таблице данных IC4.

Питание генераторов должно быть регулируемым; это осуществляется регулируемым регулятором LM317. Подстроечный потенциометр VR3 служит для регулировки напряжения питания 5В.

Создание и тестирование

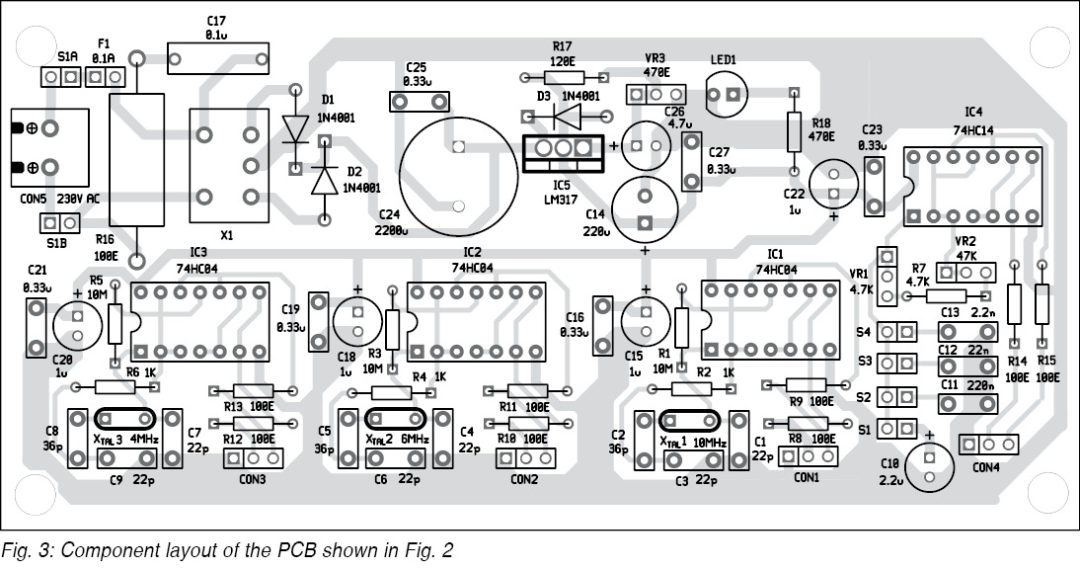

Односторонний PCB фактического размера для четырехчастотного генератора показан на рис. 2, а расположение его компонентов — на рис. 3.

Загрузить PCB и PDF-файлы компоновки компонентов: нажмите здесь
