Ограничитель аудиошума | Полная принципиальная схема с исходным кодом

Аудио шум может раздражать, особенно if, который вы пытаетесь слушайте очень слабую радиостанцию. Пики нежелательного фонового шума полностью заглушают транслируемый сигнал, делая его неразборчивым.

Представленная здесь схема ограничителя звукового шума решает эту проблему, ограничивая пики шума. Его можно использовать с коротковолновыми (SW) приемниками AM и приемопередатчиками любительской радиосвязи (HAM).

Цепь ограничителя звукового шума

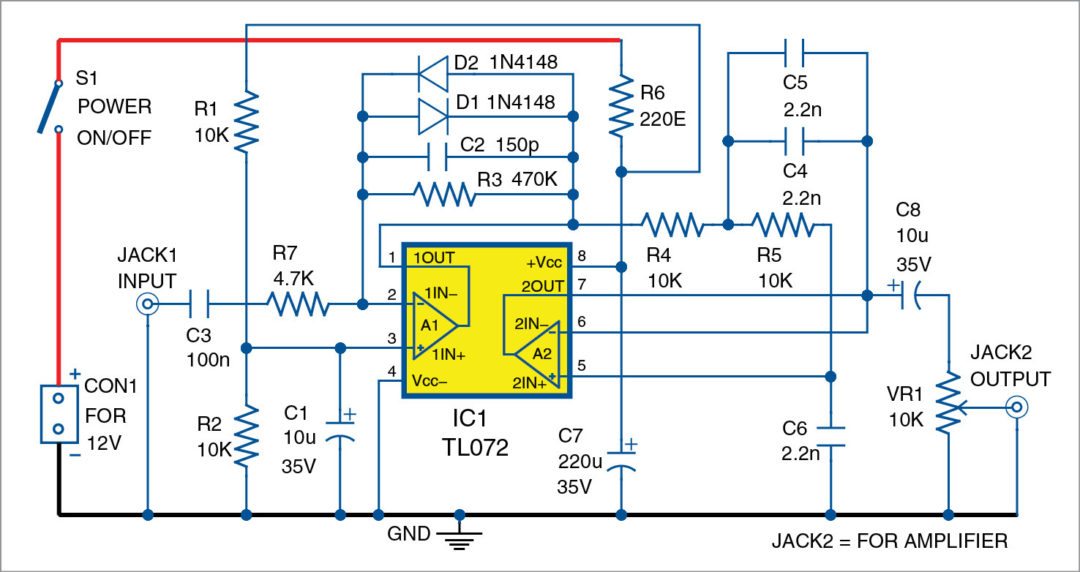

Рис. 1 показана принципиальная схема ограничителя звукового шума. Он построен на основе TL072 (IC1) и нескольких других компонентов. TL072 содержит два высокоскоростных входных операционных усилителя на полевых транзисторах с переходным затвором (JFET) (A1 и A2).

И шум, и аудиосигнал подаются на инвертирующий вход A1 (вывод 2) микросхемы IC1 через конденсатор C3. операционный усилитель (или операционный усилитель) смещается резисторами R1 и R2 до половины напряжения питания. Его усиление составляет около 100, что помогает буферизировать аудиосигнал. Диоды D1 и D2 проводят пики шума и ограничивают его размах примерно до 1,2 В.

Следующий каскад построен на ОУ А2. Он образует активный фильтр нижних частот Саллена-Ки Баттерворта. Его граничная частота 5 кГц определяется конденсаторами С4, С5 и С6. Он ограничивает звуковой отклик и фильтрует нежелательный шум, ослабляя частоты выше 5 кГц. Резистор R6 и конденсатор С7 дают чистое напряжение питания на ОУ.

Выход потенциометра VR1 можно использовать для управления микросхемами аудиоусилителя LM386 или TDA2003. Это значительно снижает шум.

Изменение номиналов конденсаторов C4, C5 и C6 на 4,7 нФ ограничит полосу пропускания звука до 2,5 кГц и еще больше уменьшит шум. Благодаря резистору 4,7 кОм (R7) между C3 и контактом 2 TL072 усиление звука составит R3/R7 = 470 кОм/4,7 кОм = 100 или 20 дБ.

Схема не предназначена для использования с мобильными телефонами. Он предназначен для использования в SW и любительских приемниках, причем только для передачи голоса. По сути, это фильтр нижних частот, который отфильтровывает фоновый шум и делает речь более разборчивой, поскольку частота человеческой речи в основном находится в диапазоне от 300 Гц до 3,5 кГц.

Подключите JACK1 к аудиовыходу приемника SW, а JACK2 — к любой схеме аудиоусилителя. Шум снижается за счет активного фильтра нижних частот, сформированного вокруг ОУ. Он ослабляет все частоты выше 5 кГц.

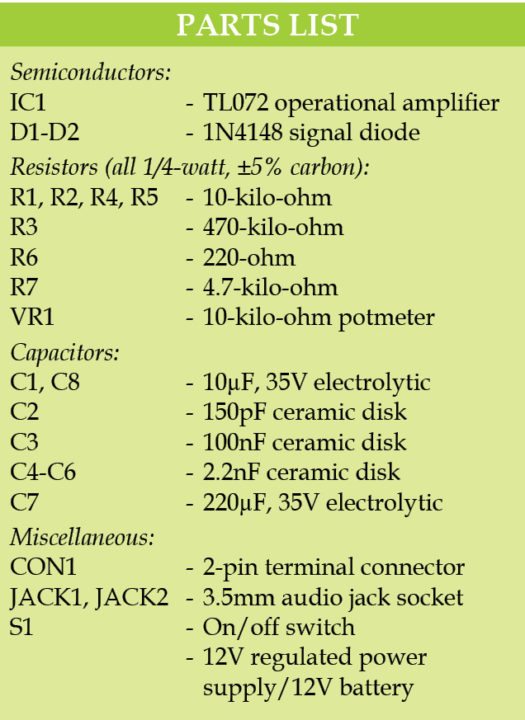

Создание и тестирование

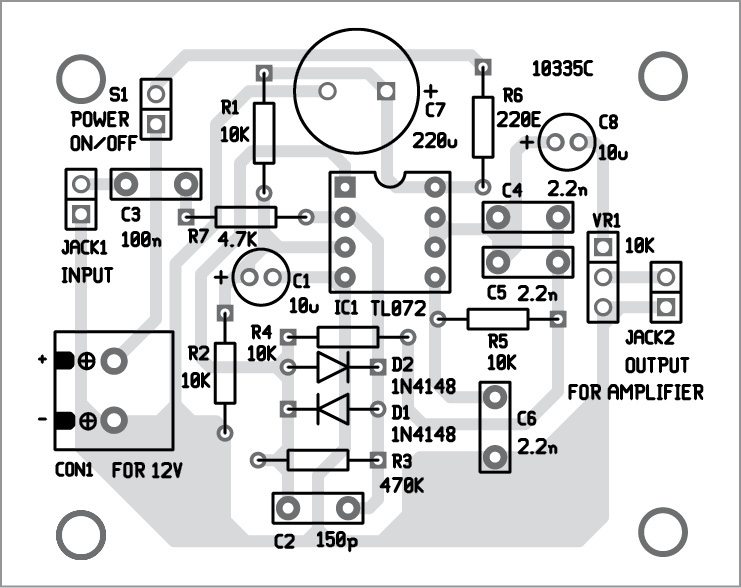

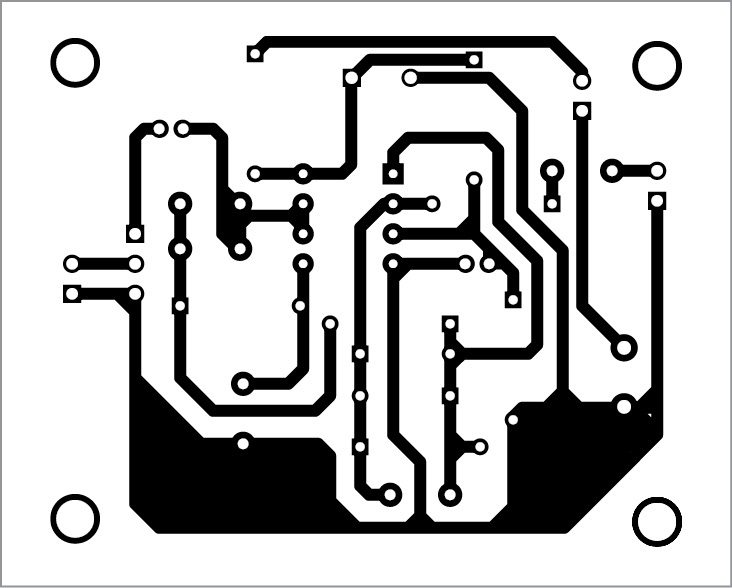

Односторонний PCB для ограничителя звукового шума показан на рис. 2, а расположение его компонентов — на рис. 3. После сборки схемы на PCB поместите ее в подходящую пластиковую коробку.

Сделайте все запросы как можно короче. Подключите выход радиоприемника SW к разъему JACK1, а выход JACK2 — к усилителю. VR1 предназначен для регулировки громкости. Рекомендуется стабилизированный источник питания 12 В.

JACK1 и JACK2 можно закрепить на задней стороне коробки, а switch S1 и VR1 можно установить на передней стороне коробки.

СКАЧАТЬ PCB и макеты компонентов: нажмите здесь

Джой Мукерджи — любитель электроники и владелица малого бизнеса в Нью-Йорке, США, и Лакхнау, Индия. В сферу его интересов входит проектирование радиочастотных схем.
