Электрическая мухобойка | Доступна подробная принципиальная схема

Никто из нас не любит жуки дома. Чтобы убить этих летающих насекомых, их следует сначала привлечь, а затем ударить электрическим током. Электрическая мухобойка — одно из таких устройств с высоковольтной электрической цепью и УФ-лампой, привлекающей насекомых, с длиной волны 365 нм. Эта ультрафиолетовая люминесцентная лампа установлена в середине шкафа, и ее окружает пара тщательно расположенных электрически изолированных заряженных проволочных решеток.

Когда насекомое приближается к паре сеток достаточно близко, образуется электрическая дуга, диэлектрик пробивается и через тело насекомого течет ток. Для поражения насекомого электрическим током не требуется касаться обоих проводов, так как в воздушном зазоре образуется дуга напряжением более 1800 В.

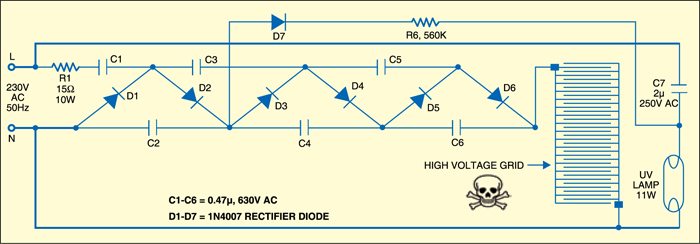

Электрическая цепь мухобойки

На схеме сетка заряжается до 1800 В с помощью умножителя напряжения, построенного на диодах D1–D6 и конденсаторах C1–C6. Когда ошибка проходит через сеть, высокое напряжение сети вызывает разряд внутри ошибки, напряжение сети снижается, и сохраненное напряжение мгновенно убивает ошибку.

Для зажигания УФ-лампы предусмотрен отвод напряжения от схемы умножителя напряжения. При включении switch напряжение около 700 В ионизирует газ в лампе, и конденсатор C7 разряжается через трубку, снижая сопротивление настолько, чтобы поддерживать постоянный ток переменного тока. Затем C7 продолжает действовать как балласт.

Строительство и усиление; тестирование

Соберите схему общего назначения PCB и поместите в небольшой прямоугольный шкаф. Закрепите УФ-лампу и собранный PCB внутри шкафа. Сетку высокого напряжения смонтируйте снаружи шкафа на передней панели. Теперь ваш электрический жучок готов к использованию.

Предупреждение EFY

Поскольку схема работает под высоким напряжением, не прикасайтесь к сети голыми руками, чтобы избежать поражения электрическим током, что может быть опасно!

Статья была впервые опубликована в мае 2010 года и недавно обновлена.
