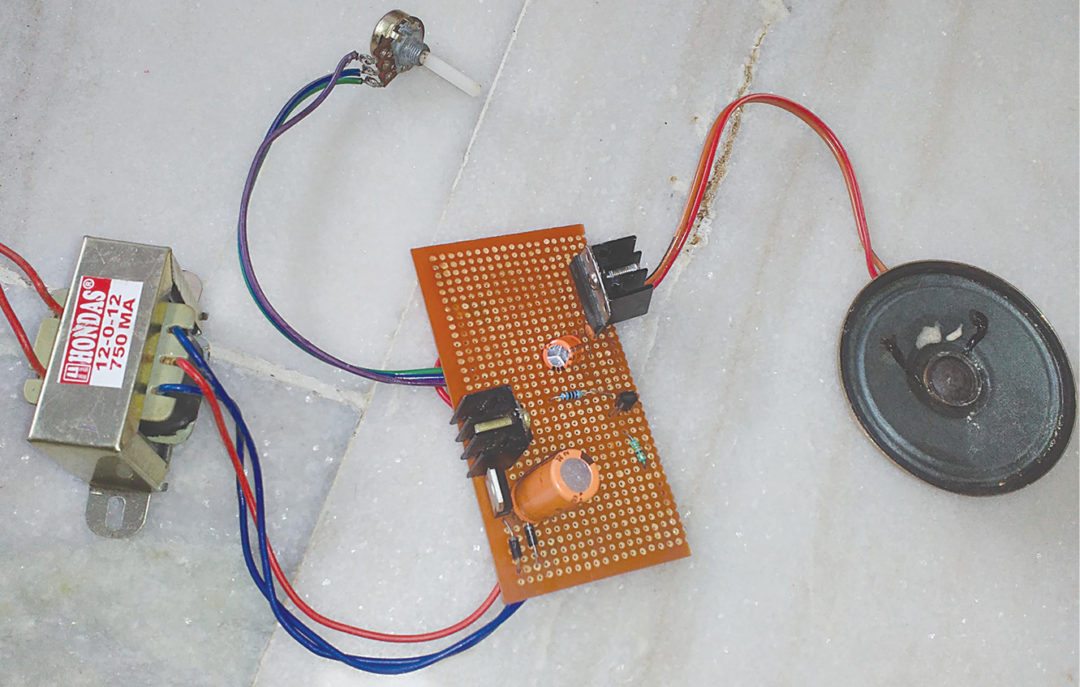

В схемах аудиоусилителей обычно используются однокристальные аудиоИС, такие как LM384 и LM386. Эти схемы кажутся очень простыми в сборке, но требуют дополнительных компонентов, таких как резисторы, конденсаторы и иногда индукторы. Здесь мы представляем схему однокристального аудиоусилителя мощностью 3 Вт на TDA7056, которому требуется всего два конденсатора для смещения и один потенциометр для регулировки громкости (и это также необязательно). Также необходимо подключить к выходу схемы динамик мощностью 3 Вт, 16 Ом (или 1 Вт, 8 Ом). Таким образом, когда на вход подается аудиосигнал, вы можете услышать усиленный выходной сигнал из динамика. Авторский прототип показан на рис. 1.

К основным особенностям TDA7056 относятся:
1. Принцип работы нагрузки, связанной с мостом
2. Диапазон напряжения питания от 3 В до 18 В
3. Gain 40 дБ
4. Никаких внешних компонентов не требуется
5. Никаких щелчков switch-включения или switch-выключения
6. Хорошая общая стабильность
7. Низкое энергопотребление

Работая по принципу мостовой нагрузки, схема может выдавать мощность 1 Вт на нагрузку 8 Ом с источником питания 6 В и мощность 3 Вт на нагрузку 16 Ом с источником питания 12 В.

Схема аудиоусилителя и работа

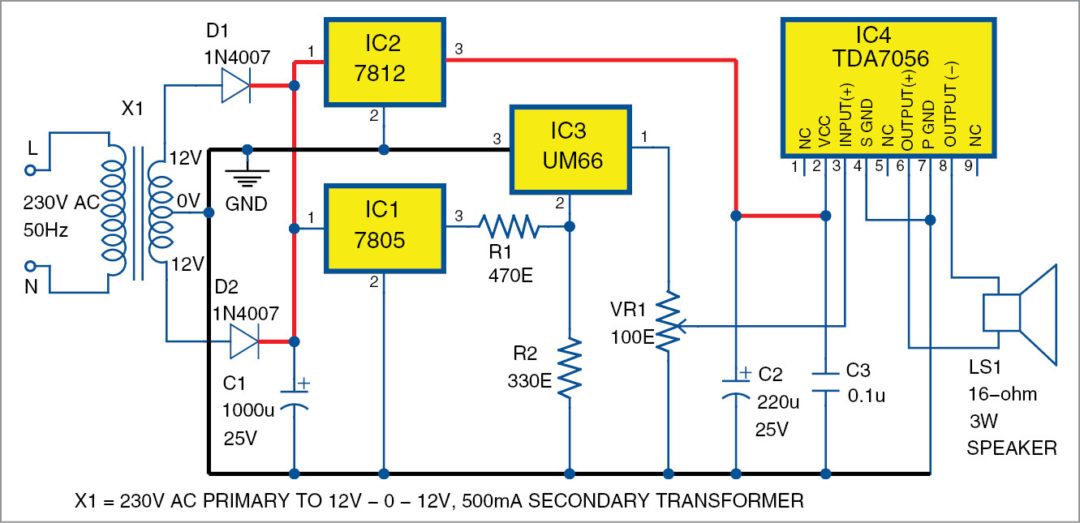

Рис. 2 показана схема усилителя звука мощностью 3 Вт на TDA7056 (IC4). Он состоит из двух секций: блока питания и усилителя.

Электропитание.

Здесь напряжение сети переменного тока понижается с помощью трансформатора X1, выпрямляется двухполупериодным выпрямителем, состоящим из диодов D1 и D2, фильтруется конденсатором C1 и подается на стабилизатор напряжения 5 В 7805 (IC1) и стабилизатор напряжения 12 В 7812 (IC2) для поддержания постоянного напряжения +5 В для генератора мелодий UM66 (IC3) и источника +12 В постоянного тока для аудиоусилителя TDA7056. (IC4) соответственно.

Усилитель

Усилительная часть построена на двух микросхемах: генераторе мелодий UM66 и усилителе звука TDA7056. Микросхема генератора мелодий UM66 (IC3) используется для обеспечения аудиовхода усилителя. Для этого требуется входное напряжение около 3 В. Таким образом, сеть делителя напряжения с использованием резисторов R1 и R2 используется для получения 3 В из выходного напряжения 5 В источника питания. Выход IC3 подключен к положительному входу TDA7056 через потенциометр сопротивлением 100 Ом, используемый для регулировки громкости.

Вывод Vcc IC4 подключен к источнику питания 12 В вместе с двумя конденсаторами, как показано на рис. 2. Громкоговоритель мощностью 3 Вт, 16 Ом подключен к выходным контактам 6 и 8 IC4.

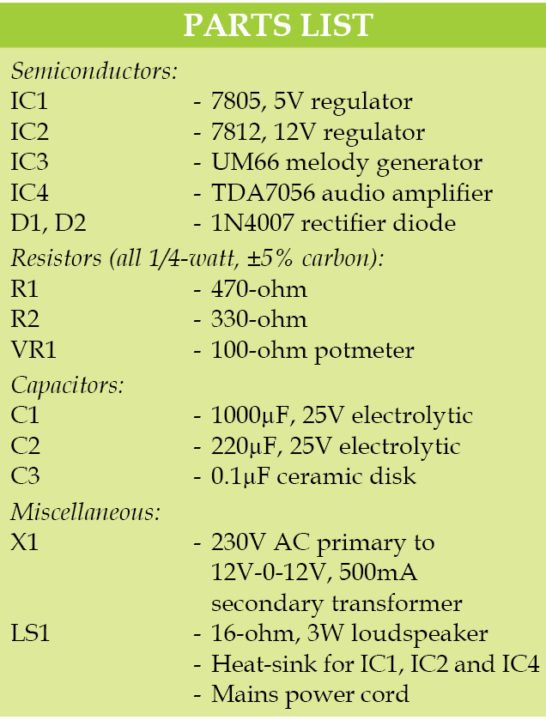

Создание и тестирование

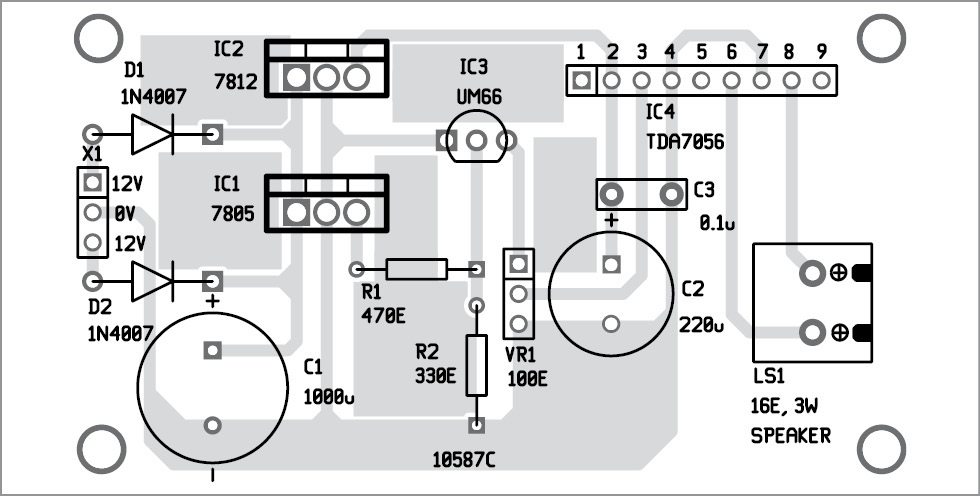

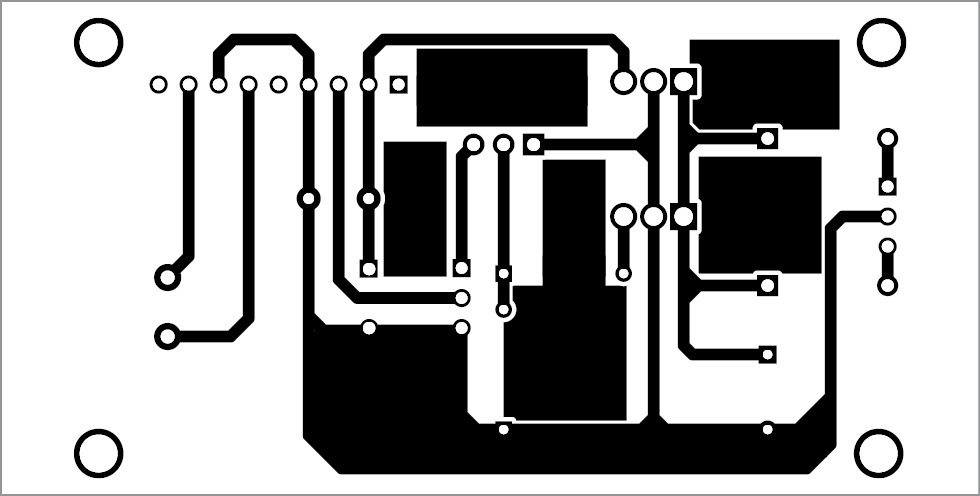

Схема одностороннего PCB фактического размера для аудиоусилителя мощностью 3 Вт на TDA7056 показана на рис. 3, а расположение его компонентов - на рис. 4.

Загрузите PCB и PDF-файлы компоновки компонентов: нажмите здесь

После сборки схемы на PCB поместите ее в небольшую коробку. Поместите трансформатор X1 и динамик в коробку.

При включении switch в сеть питания микросхема UM66 активируется и генерирует мелодичный тон, который подается на TDA7056 через потенциометр VR1. Чип TDA7056 усиливает звук мелодии примерно до 3 Вт, который можно услышать из динамика. Изменяя VR1, вы можете регулировать громкость выходного тона.
