Аудиоусилитель мощностью 3 Вт/6 Вт на TDA2003 | Доступна подробная схема

Это простой усилитель звуковой частоты (AF), использующий популярную микросхему аудиоусилителя TDA2003. Микросхема поставляется в 5-контактном корпусе TO-220B.

Схема аудиоусилителя и работа

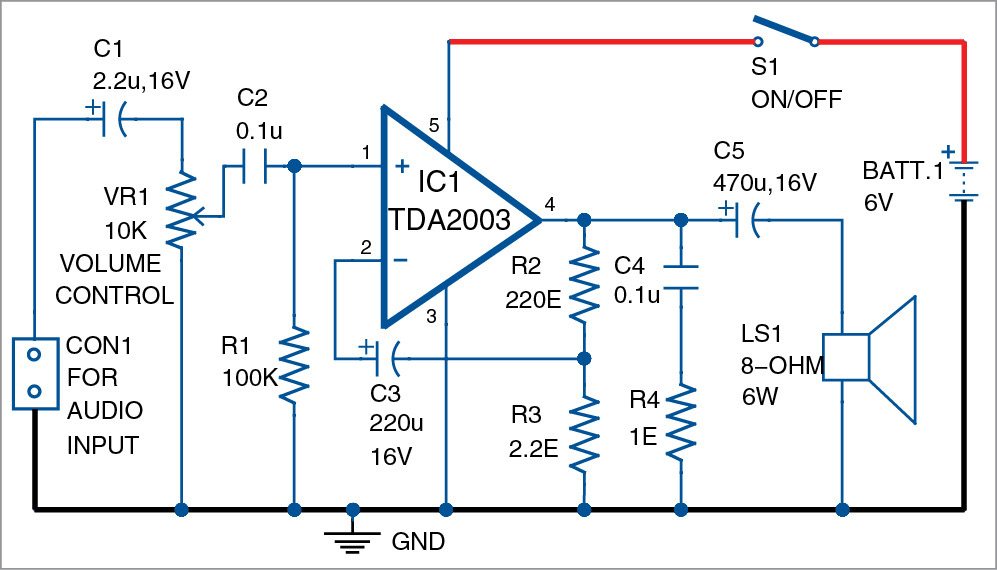

Рис. 1 показана принципиальная схема усилителя AF мощностью 3 Вт/6 Вт, построенного на микросхеме TDA2003 (IC1), динамике 8 Ом, 6 Вт (LS1) и нескольких других компонентах.

ИС усилителя обеспечивает выходную мощность 3 Вт при использовании источника питания 6 В, 500 мА и выходную мощность 6 Вт при использовании источника питания 12 В, 500 мА с динамиком 8 Ом, 6 Вт.

Пин 1 TDA2003 — это входной терминал, который подключен к земле через резистор сопротивлением 100 кОм. Звуковая частота (или аудиосигнал) подается на вывод 1 микросхемы IC1 через комбинацию потенциометра на 10 кОм (VR1) и конденсаторов C1 и C2. Потметр VR1 используется в качестве регулятора громкости. Вывод 3 микросхемы IC1 подключен к земле. Контакт 4 — это выходная клемма, которая подключена к одной клемме динамика через конденсатор 470 мкФ, 16 В (C5). Он также подключен к земле через конденсатор 0,1 мкФ (C4) и резистор 1 Ом (R4).
Вывод 5 микросхемы IC1 подключен к источнику питания +6 В через switch S1. Питание может осуществляться через батарею 6 В или адаптер постоянного тока 6 В. Для IC1 рекомендуется использовать подходящий радиатор.

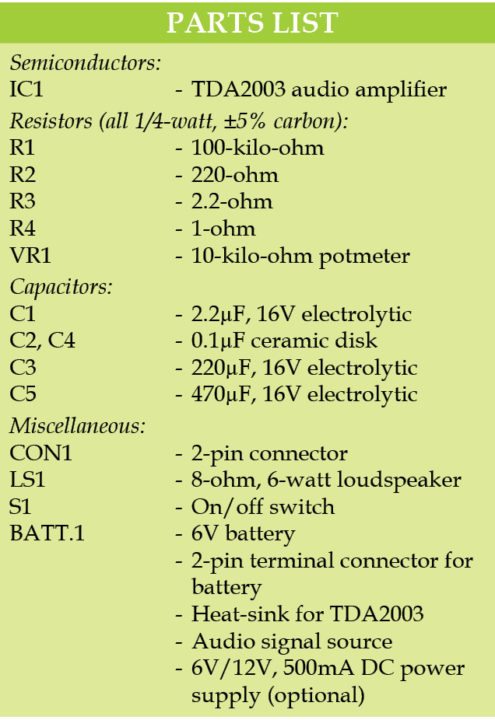

Создание и тестирование

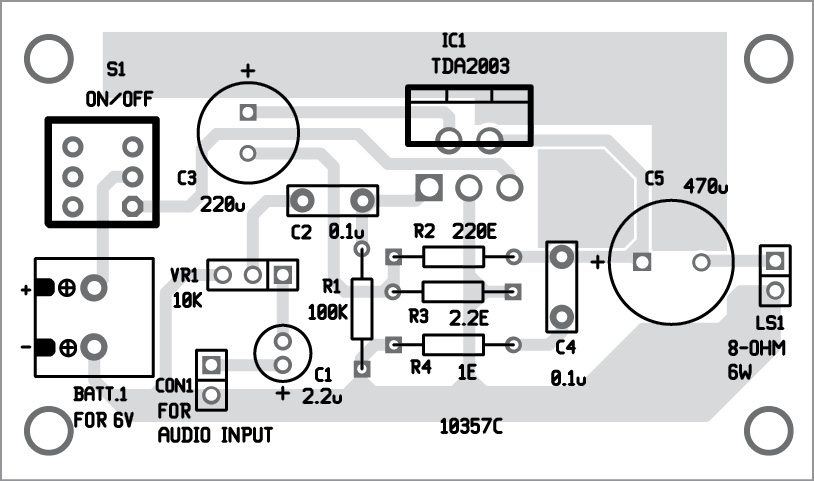

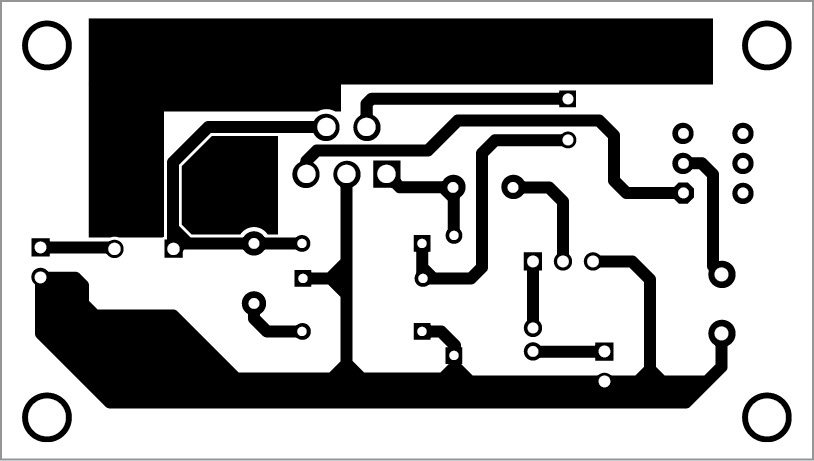

Односторонний PCB в реальном размере для аудиоусилителя мощностью 3/6 Вт с использованием TDA2003 показан на рис. 2, а расположение его компонентов на рис. 3. После сборки схемы на PCB поместите ее в подходящую коробку.

Паяйте TDA2003 и другие компоненты паяльником мощностью 25 Вт. Используйте 2-контактный разъем для входных и выходных разъемов, чтобы сделать ваш прототип безопасным и чистым.

Для проверки цепи подключите к ней батарею напряжением 6 В. Также подключите к LS1 динамик сопротивлением 8 Ом и мощностью 6 Вт.

Загрузите PDF-файлы PCB и компоновки компонентов: нажмите здесь

Если используется источник постоянного тока 12 В, номинальное напряжение C1, C3 и C5 должно быть 25 В или выше.
Возьмите металлическую отвертку и осторожно коснитесь входного контакта 1 микросхемы IC1. Если ваша цепь подключена правильно, вы услышите гудящий звук из динамика. В противном случае измените потенциометр VR1, увеличивая громкость до тех пор, пока из динамика не послышается жужжание. Теперь ваша схема готова к использованию.
